冷水机组效率监测方案H22-001



挑战:
冷水机组的操作的效率如何?

在提高机组运行效率的第一步是监督现况(千瓦/吨)。监控供水温度和流量、水返回和冷凝泵的功率与下面列出的组件可以很容易地完成。

注意:第三方流量计与脉冲输出描述。记录器的能量也可以适应模拟输入使用S-FS-CVIA模拟输入模块。

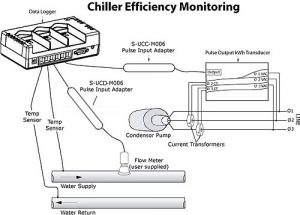

配置解决方案



型号/名称



H22 – 001
H22能源记录器
1建议

S-TMB-M006
12位温度(6米电缆)
2建议



选择1千瓦/千瓦时换能器

T-WNB-3Y-208
WattNode 208/240VAC1、2或3阶段千瓦时换能器
1建议

T-WNB-3D-240
WattNode 208/240休假三相δ/怀依千瓦时换能器
1建议

选择1千瓦/千瓦时换能器(三相“δ”权力配置)


T-WNB-3D-480

WattNode 480伏三相δ/怀依千瓦时换能器
1建议

选择1电流互感器(只有1单相电力监控所需)

T-MAG-SCT-100
100安培分裂铁心交流电流互感器
1建议

T-MAG-SCT-200
200安培分裂铁心交流电流互感器
1建议

T-MAG-SCT-600
600安培分裂铁心交流电流互感器
1建议

S-UCC-M006
电子开关脉冲输入适配器- 6米
1建议

S-UCD-M006
触点闭合脉冲输入适配器- 6米
1建议
1建议如果使用流量传感器


ADAPT-SER-USB

USB接口电缆(s)
1建议



冷水机组效率监测H22-001
