高层建筑环境监测—ZW系列无线记录器

简介

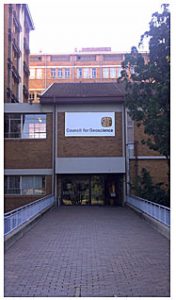

作为它的ISO 17025认证过程的一部分,在比勒陀利亚,南非地球科学委员会,都要求进行测量和记录大量的各种实验室环境参数在多层建筑。与任何数据记录项目,各种监测方法可根据因素,如测量点的数量,他们的位置,如何经常需要进行采样,当然成本。

高层建筑环境监测—ZW系列无线记录器

挑战

向委员会提供适当的监控解决地球科学的挑战众多。首先,需要做的各种测量类型,包括简单的房间温度,压差,水的电导率,甚至表面温度的仪器的头,作为一个中等家庭轿车的成本。

另一个问题是八层的布局。测量了在不同层次的不同地点从地下室到屋顶的服务区,所有的数据都被发送到一个中央位置,在二楼和易于集成到LIMS系统。

此外,选定的系统必须能够提供报警通知,以建设工作人员时,一定的限制。虽然一些参数,如室温,简单地记录了几次,整个一天,其他如仪器的头温度有关键的水平,为报警通知需要被触发。

最后,由于建筑物的年龄和设计,有一个要求,以监测洪水。在过去,当屋顶的供水系统发生故障时,昂贵的和精密的设备受到了持续的伤害。因此,一些形式的洪水检测和事件监测是一个关键的要求。

选项

要求,需要被发送到一个中心点,方便集成到议会的LIMS系统由多个应用的数据,传统的数据记录器不切实际。每个数据记录仪将需要的数据通过一个或几个工作人员定期手动下载,这将是劳动密集型的。这种方法的一个额外的问题是,在实时数据将无法使用。

另一种选择将是一个位于中心位置的数据采集系统,采用硬连线的探头在建筑物内传播。然而,由于大量的测量点,和建筑的复杂布局,该解决方案被拒绝了,由于硬件和安装人工成本费用。如果需要在稍后的阶段中移动数据采集点,也将是不切实际的。

因此,该类型的数据记录系统的使用,从而缩小到无线数据记录系统。无线技术举行制作安装比硬连线系统简单的承诺,消除个人数据记录器卸载整个设施的需要,并允许传感器的简单搬迁。

解决方案ZW-001,ZW-003,ZW-005,ZW-006,ZW-007,ZW-008,ZW-RCVR,ZW-ROUTER

ONSET的HOBO®ZW系列数据节点ZW-001,ZW-003,ZW-005,ZW-006,ZW-007,ZW-008,ZW-ROUTER进行选择,由于一些独特的功能,包括软件的权力,和相对低成本的每个测量点。

这些无线数据记录节点是电池供电的设备,将记录的数据传输到用户指定的时间间隔的中央接收器。他们克服了传统的无线日志记录系统中的一个主要问题,即每个节点不需要直接与接收器进行通信。每一个节点可以通过连接到交流电源,在双目的模式下设置,作为数据记录节点,以及路由器从其他节点传递数据。通过路由器和数据记录节点的组合,该系统形成一个自愈网络,以确温湿度记录器数据通过备用路径到达接收器ZW-RCVR,而不应该被阻塞。

在接收机或专用计算机的故障情况下,每个数据节点可以存储大量的数据,在板上的缓冲存储器,并发送它的接收器ZW-RCVR,再次可用。

虽然接收器ZW-RCVR和路由器ZW-ROUTER通常是电源供电,他们也有一个内部电池备份,以便数据可以继续收集,即使在电源故障。因此,收集到的数据被丢失的潜力是最小化由于冗余和备份内置到系统中。

测量

如前所述,地球科学委员会有一批建筑参数测量。许多这些,如室温和相对湿度ZW-001,ZW-003,ZW-005,ZW-007集成探头,专门测量这些测量使用的节点。用普通的热电偶,连接到模拟输入节点测量较高的温度。差分压力传感器测量整个空调过滤器类似地连接到模拟节点ZW-006, ZW-008,ZW-005,ZW-007。其他参数,如水流量,使用第三方流量传感器连接到节点与脉冲输入ZW-008,ZW-005。

冷却水的温度,以及昂贵的仪器头的温度,测量与直接连接到模拟输入的热敏电阻探头。除了环境监测,系统的主要要求之一是检测到潜在的洪水造成的破坏,在建筑物的屋顶在老化的水存储系统。这场洪水在过去几次造成了昂贵的伤害,特别是当它在周末发生的时候,大楼里的人员通常都是空的。为了减少损坏,安装了排水沟系统收集和重新路由洪水。数据节点作为在水槽浮球开关安装洪水检测系统。-

数据与网络管理

帮助管理无线数据网络节点和数据流,伴随hobonode®经理网络管理软件的使用。软件,这是ONSET的标准hoboware®Pro软件BHW-PRO-CD包的一部分,显示一个列表中的所有数据节点和测量点的网络,随着当前状态和测量值。与此视图是其他帧,显示选定的测量点的图形,和一个框架,用于配置和显示报警。

该软件可以被配置为允许将自动发送定期远程位置通过FTP和电子邮件数据,或一个本地网络文件夹。

在实时图形,图形可以通过测量类型分组或单独显示图。图中的时间可以很容易地之间的最后4小时,1天的交换,1周和1个月的使用预设的按钮,而另一个按钮允许图形打印到默认打印机。此功能是用于地学手动监控过程的时间和价值,以及发展趋势和长期测量的稳定性。

hobonode还有一个“网络图”BHW-PRO-CD功能使建筑人员导入一个大楼的八层示意图。每个节点的位置被叠加在它。最后测量值从每个节点也可以显示。为了排除故障的目的,线显示每个节点之间的连接,也可以启用

警报

报警通知通常是通过电子邮件发送的,虽然在电脑显示器上的视觉和音频指标也可以使用。任何触发报警都可以被编程为发送一个消息到任何电子邮件地址和一个“警报清除”的消息也可以被发送。

一些系统警报可供建筑人员使用,包括“节点缺失”和“节点电池低”,每个测量值也可以被设定为一个报警级别,以发送一个消息,如果它的行程和/或报警清除。

大厦工作人员主要通过电子邮件接收警报通知非关键测量。然而,紧急报警,如在X射线机的温度以及洪水检测开关触发以手机短信来减少设备损坏和经济损失。

结论

由于无线数据节点的网络ZW-001,ZW-003,ZW-005,ZW-006,ZW-007,ZW-008,ZW-RCVR,ZW-ROUTER已经安装,委员会地球科学已经能够满足其测量记录要求的ISO 17025,以及被惊动的设备故障或发生洪水。

总共有28个无线数据节点已被部署,它测量八个不同的参数,在20个房间的测量点共56个。节点的位置分布在七层以上的建筑,所有的数据被返回的实时返回一个中央收集点。

数据也可以通过积分的Web服务器,网络上的任何用户,并定期出口进入当地的LIMS系统如需更多资讯,联系北京北方大河仪器仪表有限公司。
