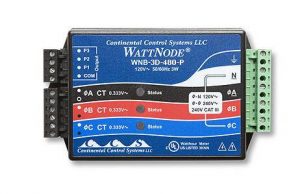

WattNode 480VAC三相Delta/Wye kWh变送器

概述

T-WNB-3D-480电能变送器，三相Delta/Wye kWh变送器，以低成本的价格WattNode提供精确测量，满足辅助计量、净计量net-metering、能源管理和合同能源管理等应用。

WattNode T-WNB-3D-480电能kWh变送器连接Magnelab 交流AC互感器（T-ACT-0750-020，T-ACT-0750-050，T-ACT-0750-100，T-ACT-0750-250，T-MAG-SCT-100，T-MAG-SCT-200，T-MAG-SCT-600）和和脉冲输入适配器（S-UCC-M001，S-UCC-M006）测量能源使用的RMS有效千瓦时,也可以测量负载与非正弦波形。由于传感器将直接连接电线，应该只能由合格技术人员使用。T-WNB-3D-480电能变送器支持480VAC三相Delta-connection连接法。

突出的特性

2、3或4线制分别测量单相、双相、或三相电

多种CTs(单独订货)选择，范围从5到1500安培。

准确测量单相、双相、或三相电配置

易于安装和接线

脉冲输出，兼容脉冲输入记录器

体积小,可以安装在现有服务的面板上或分线盒

诊断LEDs指示灯—确认正确安装的所有阶段

双向计量——V(光伏)太阳能和风能发电应用的净计量net-meteringP为单向

可计量变频驱动器

电线可供电，不需要外部电源

可拆式接线端子，容易安装和拆除

UL、cUL认证——北美安全试验和鉴定的机构

CE标志，可以在欧盟地区安装



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-WNB-3D-480测量传感器支持以下:千瓦小时(kWh)





技术参数：

操作:电压范围:±20%标称
频率:60Hz
CT输入:0 – 0.5VAC操作，3VACZ大值
连接器:UL,CSA认可,可拆卸螺丝终端(14AWG),600V
操作温度范围:-30 – 60℃(-22到140℉)
工作湿度范围:0到90% RH,不结露
尺寸:8.5 cm x 14.3 cm x 3.8 cm (3.3 in. x 5.6 in. x 1.5 in.)
重量:295克(10.4盎司)。
数据通道数量:2

Delta或者Wye配置范围: 480VAC

3 Phase 3 Wire(No neutral)

3 Phase 4 Wire

精度: ±0.45%读数+ 0.05%FS@第25谐波

(与所用的CT和线变化精度有关，1.5%到4%读数)

典型安装见下

T-WNB系列电能变送器对比：

型号	T-WNB-3D-240	T-WNB-3D-480	T-WNB-3Y-208	T-WNB-3Y-208-P
名称	WattNode 208/240 VAC 3-phase Delta/Wye kWh 电能变送器	WattNode 480 VAC 3-phase Delta/Wye kWh 电能变送器	WattNode 208/240 VAC 1,2, or 3 Phase Wye kWh 电能变送器	WattNode 208-240VAC 2 or 3 Branch Circuit kWh 电能变送器
图例
测量范围	120V – 240V	277V – 480V	120V – 240V	120V – 240V
精度	±0.45%读数+ 0.05%FS@第25谐波
数据通道数	2	2	2	3
尺寸	14.3 cm x 8.5 cm x 3.8 cm(5.63 x 3.34 x 1.5 in.)
重量	295 g (10.4 oz.)
