概述：

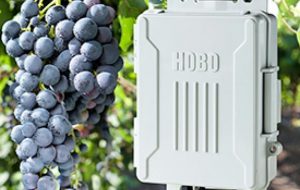

H21-USB小型气象站数据记录器准确监控户外天气条件。尺寸小，价格低，受广大用户的青睐。它可以连接5个传感器,有超过512K的非易失性闪存数据存储。四节AA电池可以运行气象站长达1年的时间。H21-USB装备有一个内置的USB端口，可以快速、高效的连接电脑，读取数据；高度集成，便于安装。





用途：

H21-USB是一款经济方便的土壤水分温度监测系统，数据采集器有5个通道，土壤水分传感器采用ECH₂O的传感器，测量水分的同时可以测量的土壤温度变化。并可以外接其他环境气象传感器，如空气温湿度、雨量、风速风向等。



突出的特性

• 体积小,便于部署
• 防风雨，防护等级IP66
• USB数据下载
• 可以连接5个智能传感器
• 铰链门和集成安装选项卡
• 四节AA电池可以运行气象站长达1年的时间
• 兼容HOBOware和HOBOware Pro软件，设置、绘图和分析数据







在什么环境数据记录器操作?

这个数据记录器在室内和室外环境中运行。







什么测量数据记录器支持吗?

H21-USB数据记录器支持以下测量: 土壤水分、温度、以及4-20mA,安培小时(Ah),大气压力、直流电压,千瓦小时(kWh),叶面湿度、光强度、功率因数(PF)、脉冲输入,降雨量、相对湿度、Volt-Amp Reactive, Volt-Amp Reactive hour无功小时,Volt-Amps(VA),水流,瓦特小时(Wh),瓦特(W)和风速风向，详情联系北京北方大河。







技术参数：

工作范围	-20℃到50℃(4℉到122℉)配碱性电池 -40℃到70℃(-40℉到158℉)配锂电池
智能传感器接口	5个
传感器电缆长度	最长100米(328英尺)
记录间隔	1秒到18个小时
启动	立即，固定时间，按键，延迟启动
存储模式	循环存储或者存满停止
内存	512 KB非易失性闪存数据存储
时间精度	0到2秒第一个数据点，±5秒每周25℃(77℉)
电池类型	四节AA 1.5V碱性电池，操作条件-20℃到50℃(4℉到122℉)；四节AA 1.5V锂电池，操作条件-40℃到70℃(-40℉到158℉)
电池寿命	1年，典型的使用
通信	USB 2.0接口
完整内存数据下载时间	4分钟
外壳	铰链门
材质	外附件:聚碳酸酯/ PBT混合与不锈钢铰链销;垫圈:硅橡胶;有线电视频道:三元乙丙橡胶
尺寸	17.04 x 11.94 x 4.47 cm (6.71 x 4.70 x 1.76 in.) 锁孔直径:0.58厘米(0.23英寸)
重量	414克(14.6盎司)
防护等级	防风雨，NEMA4X和IP66
CE	CE标志标识这个产品符合所有在欧盟(EU)相关指令

土壤水分传感器：

型号：S-SMC-M005（EC-5土壤水分传感器）		图示
测量范围	在土壤中：0…0.550 m3/m3；扩展范围：-0.401…2.574 m3/m3（全量程）
精度	典型±0.031 m3/m3（±3%）（0~+50℃）；进行土壤特殊标定后±0.020 m3/m3（±2%）
分辨率	±0.0007 m3/m3（±0.06%）
探头尺寸	89×15×1.5毫米
重量	180克
工作温度	0…+50℃（可工作在-40…+70℃，精度无法保证）
感应体积	0.3升
传感器频率	70MHz
电缆长度	5米
占用数据通道	1个
型号：S-SMD-M005（10HS土壤水分传感器）
测量范围	在土壤中：0…0.570 m3/m3
精度	典型±0.033 m3/m3（±3%）（0…+50℃，矿物土最大到10 dS/m）
分辨率	±0.0008 m3/m3（±0.08%）
探头尺寸	160×32×2毫米
重量	190克
工作温度	0…+50℃（可工作在-40…+70℃，精度无法保证）
感应体积	1升
传感器频率	70MHz
电缆长度	5米
占用数据通道	1个

温度传感器：

型号：S-TMB-M002/ S-TMB-M006/ S-TMB-M017		图示
测量范围	-40…+100℃
精度	<±0.2℃（0…50℃）
分辨率	<±0.03℃（0…50℃）
漂移	<±0.1℃/年
反应时间	典型90%在1m/秒的气流环境中<3分钟；典型90%在搅拌的水中<30秒
防护等级	防水传感器头和电缆可以1年浸泡在50℃的水中
材质	不锈钢传感器头
尺寸	5.1×38毫米
重量	约100克/310克/880克
电缆长度	2米/6米/17米
占用数据通道	1个



其它可连接探头参数，详细联系北京北方大河仪器仪表有限公司：

传感器	测量参数	测量范围
S-BPB-CM50	大气压力	660mbar到1070mbar
S-LWA-M003	叶面湿度	0(干)-100%(湿)
S-LIA-M003	光合有效辐射PAR	0到2500 umol/m2/秒，波长从400nm到700nm
S-LIB-M003	太阳总辐射	0到1280W/m2，光谱范围300到1100nm
S-RGA-M002	雨量	0–10cm每小时
S-RGB-M002	雨量	0–12.7cm每小时
S-RGC-M002	雨量	0–10.2cm每小时
S-RGD-M002	雨量	0–10.2cm每小时
S-THB-M002	温湿度	-40℃到75℃，0到100%RH
S-THB-M008	温湿度	-40℃到75℃，0到100%RH
S-TMB-M002	温度	-40℃到100℃
S-TMB-M006	温度	-40℃到100℃
S-TMB-M017	温度	-40℃到100℃
S-SMC-M005	土壤水分	-0.401到2.574 m³/m³
S-SMD-M005	土壤水分	0到0.570 m³/m³
S-WCF-M003	风速风向	0到76m/s ，0到355度
S-WSET-B	风速风向	0到76m/s ，0到355度
S-WDA-M003	风向	0到355度
S-WSB-M003	风速	0到76m/s
模拟输入：
T-MINOL-130-NL	流量	0.25到22.0GPM
S-UCD-M001	脉冲输入	1米线缆
S-UCD-M006	脉冲输入	6米线缆
T-VER-E50B2（AC Current, AC Voltage, Amp Hour, Kilowatts, Power Factor, Reactive Power, Volt-Amp Reactive Hour, Volt-Amps, Watt Hours, Watts）	S-UCC-M001	电子脉冲输入，1米线缆
	S-UCC-M006	电子脉冲输入，6米线缆
	T-ACT-0750-020	20 Amp Accu-CT Split-Core Current 333mV
	T-ACT-0750-050	50 Amp Accu-CT Split-Core Current 333mV
	T-ACT-0750-100	100 Amp Accu-CT Split-Core Current 333mV
	T-ACT-0750-250	250 Amp Accu-CT Split-Core Current  333mV
	T-MAG-0400-05	5 AMP Mini Split-core AC Current
	T-MAG-0400-20	20 AMP Mini Split-core AC Current
	T-MAG-0400-50	50 AMP Mini Split-core AC Current
	T-MAG-0400-75	75 AMP Mini Split-core AC Current
	T-MAG-SCT-100	100 AMP Split-core AC Current
	T-MAG-SCT-200	200 AMP Split-core AC Current
	T-MAG-SCT-600	600 AMP Split-core AC Current
	A-E50B2-LEADSET	保险丝套件
	T-VER-AH02	单相保险丝
T-VER-8051-300	电能	1-Phase, 300 Amp
T-VER-8053-800	电能	3-Phase, 800 Amp
T-WNB-3D-240	电能	208/240 VAC 3-phase Delta/Wye kWh
T-WNB-3D-480	电能	480 VAC 3-phase Delta/Wye kWh
T-WNB-3Y-208	电能	208/240 VAC 1,2, or 3 Phase Wye kWh
T-WNB-3Y-208-P	电能	208-240VAC 2 or 3 Branch Circuit kWh
