HOBOnet RX3000系列无线远程监测自动气象站

美国Onset公司的HOBOnet无线实时监测系统为作物管理、科研和温室作业等提供了经济高效且可扩展的网络监测解决方案。Onset的无线传感器随时可以部署并轻松链接到网络,通过美国Onset公司的的基于云的软件平台HOBOlink®北京北方大河的访问数据。

美国Onset公司基于云的HOBOlink软件比以往任何时候都更加强大,可以轻松查看您的数据并远程管理您的HOBOnet现场监控系统,借助新的仪表板和Google Map集成,您的现场监控数据更易于访问且更有意义。

美国Onset公司的HOBOnet现场监测系统帮助种植者减少用水量,节省成本,提高作物质量,并防止霜冻和高温等气候危害。

美国Onset公司的HOBOnet现场监测系统可帮助研究人员快速,准确地访问广泛的区域内的微气候,并可灵活地输出以便与其他数据轻松集成。

美国Onset公司的HOBOnet现场监测系统为作物和灌溉管理提供数据,并在条件达到用户设定阈值的情况下帮助种植者通过实时通知保护植物。

特点:

  • 性能:灵活支持各种传感器
  • LCD显示屏便于现场部署
  • 通过HOBOlink进行基于云的数据访问
    • 通过网络浏览器24/7全天候访问您的数据
    • 远程验证RX3000系统状态
    • 通过网络设置和管理警报通知
    • 安排自动传送数据
  • 即插即用操作
  • 通过文本,电子邮件通知警报
  • 坚固的双重防风雨外壳
  • 提供蜂窝,Wi-Fi和以太网选件
  • 通过移动设备配置并检查RX3000监控站
  • 可选的模拟输入和继电器模块
  • 可以购买可选的水位传感器进行远程水位监控
  • 获得NEWA植物病害风险和虫害模型

基本技术指标:

型号 RX3001-00-01

(ETH)

RX3002-00-01(WiFi) RX3004-00-01

(4G)

U30-NRC
传感器接口 HOBOnet传感器:50个,具体联系北京北方大河公司

插拔式传感器:10个,可扩展到15个,部分传感器占用不止一个通道

10个或者5个
兼容传感器数量 最多18个(使用2个模拟模块) 最多15个
传感器电缆长度 最大100米(328英尺)
模块 2个(可选模拟或者继电器模块) 2通道模拟模块
最短记录间隔 1秒 1秒 1分钟 1秒
内存 32MB,200万个测量 512K
报警通知延迟 记录时间间隔加上2 – 4分钟,典型 继电器报警:可以开启、关闭或者自定义传感器报警脉冲
防护等级 防风雨,NEMA 4X
工作温度 -40到60℃
供电 可选太阳能板、电源适配器、或者外部电源 太阳能板、电源适配器
电池寿命 典型3到5年,4V,10Ahr,可充电
尺寸 18.6 x 18.1 x 11.8cm(7.3 x 7.1 x 4.7in) 17.8 x 11.7 x 19.3 cm (7.0 x 4.6 x 7.6 in)
重量 2.2kg(4.85lbs) 2kg (4lbs 10oz)
通信 RJ45/100BaseT IEEE 802.11 b/g/n GSM/GPRS/EDGE: Quad band 850/900/1800/1900 MHz

UMTS/HSPA+: Seven band 800/850/900/1800/1900/2100 MHz

LTE: Twelve Band 700/800/850/900/1800/1900/2100/2600 MHz

USB
CE认证

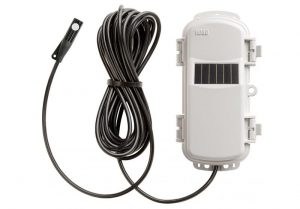

空气温湿度传感器:

型号:RXW-THC-900(RXW-THC-868/RXW-THC-922) 图片
测量范围 温度:-40℃至75℃(-40℉至167℉);

相对湿度:0-100%RH,-40℃至75℃(-40℉至167℉);暴露在低于-20℃(-4℉)或高于95%RH的条件下可能会使最大RH传感器误差暂时增加1%

 Onset-HOBOnet-Temp-RH-Sensor-RXW-THC-xxx
精度 温度:±0.25℃:-40℃至0℃(±0.45℉:-40℉至32℉),±0.20℃:0℃至70℃(±0.36℉:32℉至158℉),

±0.25℃:70℃至100℃(±0.45℉:158℉至212℉);

相对湿度:±2.5%:10%到90%RH@25℃(77℉)典型,最高为±3.5%包括滞后,±5%:低于10%或高于90%典型

分辨率 温度:0.02℃(0.036℉);相对湿度:0.01%RH
漂移 温度:<0.01℃(0.018℉)每年;相对湿度:<1%典型每年
响应时间(通常为90%的变化) 温度:3分钟45秒:没有太阳辐射防护罩,风速1米/秒,6分钟30秒:使用RS3-B太阳辐射防护罩,联系北京北方大河,风速1米/秒;相对湿度:15秒:没有太阳辐射防护罩,风速1米/秒,30秒:使用RS3-B太阳辐射防护罩,风速1米/秒
外形尺寸 传感器:5.1 x 3.3 mm (0.2 x 1.3 inches)

Mote:16.2 x 8.59 x 4.14 cm (6.38 x 3.38 x 1.63 inches)

重量 传感器和电缆:110克(3.88盎司);

Mote:223克(7.87盎司)

电缆长度 2 m (6.56 ft)

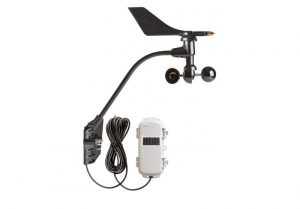

风速风向传感器:

型号:RXW-WCF-900(RXW-WCF-868/RXW-WCF-922) 图片
测量范围 风速:0到76m/s (0到170mph);风向:0到355度  Onset-HOBOnet-Wind-Speed-Direction-Sensor-RXW-WCF-xxx_0
精度 风速:±1.1m/s(±2mph)或±5%读数,偏大值;风向:±7度
分辨率 风速:0.5 m/s (1.1 mph);风向:1度(0到355度)
启动阈值 风速:≤1 m/s (2.2 mph);风向:1 m/s (2.2 mph)
转弯半径 风速:108 mm (4.25 in.);风向:约135 mm (5.25 in.)
外形尺寸 传感器:470 x 191 x 121 mm (18.5 x 7.5 x 4.75 in.)

Mote:16.2 x 8.59 x 4.14 cm (6.38 x 3.38 x 1.63 inches)

重量 传感器和电缆:1.332 kg (2 lb, 15 oz)

Mote:223克(7.87盎司)

电缆长度 3 m (9.8 ft)

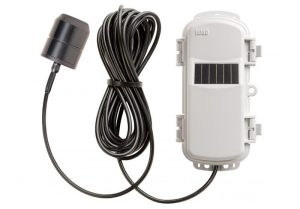

太阳总辐射传感器:

型号:RXW-LIB-900(RXW-LIB-868/RXW-LIB-922) 图片
测量范围 蒸发蒸腾,光强度和太阳辐射

0至1280 W/m2

 Onset-HOBOnet-Photosynthetic-Light-PAR-Sensor-RXW-LIB-xxx_0
光谱范围 300至1100nm
精度 典型±10 W/m2或±5%范围内,在阳光下,以较大者为准; 额外的温度感应误差±0.38W/m2/℃从25℃开始(0.21W/m2/℉从从77℉开始)
角度精度 余弦从垂直方向校正0到80度(详情联系北方大河);方位角误差<±2%,垂直45度时,360度旋转
分辨率 1.25 W/m2
漂移 每年<±2%
外形尺寸 传感器:4.1 x 3.2 mm (1.61 x 1.26 inches)

Mote:16.2 x 8.59 x 4.14 cm (6.38 x 3.38 x 1.63 inches)

重量 传感器和电缆:109克(3.85盎司);

Mote:223克(7.87盎司)

电缆长度 2 m (6.56 ft)



光合有效辐射传感器:

型号:RXW-LIA-900(RXW-LIA-868/RXW-LIA-922) 图片
测量范围 0至2500μmol/ m 2 / sec,波长400至700nm



Onset-HOBOnet-Photosynthetic-Light-PAR-Sensor-RXW-LIB-xxx_0





光谱范围 400至700nm
精度 典型±5μmol/ m2 / sec或±5%范围内,在阳光下,以较大者为准; 额外的温度感应误差±0.75μmol/ m2 / sec /°C从25℃开始(0.42μmol/ m2 / sec /°F从从77℉开始)
角度精度 余弦从垂直方向校正0到80度(详情联系北方大河);方位角误差<±2%,垂直45度时,360度旋转
分辨率 2.5μmol/ m2 / sec
漂移 每年<±2%
外形尺寸 传感器:4.1 x 3.2 mm (1.61 x 1.26 inches)

Mote:16.2 x 8.59 x 4.14 cm (6.38 x 3.38 x 1.63 inches)

重量 传感器和电缆:109克(3.85盎司);

Mote:223克(7.87盎司)

电缆长度 2 m (6.56 ft)

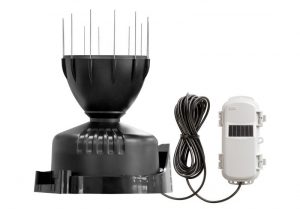

雨量桶:

型号:RXW-RGF-900(RXW-RGF-868/RXW-RGF-922) 图片
测量范围 0–10.2cm 或0–4 in.每小时;最多4000翻斗每个间隔  Onset-HOBOnet-Rain-Gauge-RXW-RGE-xxx_0
精度 ±4.0%±1降雨计数@0.2到50.0毫米(0.01和2.0英寸)每小时;±5.0%±1降雨量计算@50.0到100.0毫米(2.0和4.0英寸)每小时
分辨率 0.2毫米
校准 年度校准;联系北京北方大河可以现场校准
外形尺寸 传感器:直径16.5 cm (6.5 in.) x 高24 cm (9.5 in.);采集面积214 cm2(33.2 in.2

Mote:16.2 x 8.59 x 4.14 cm (6.38 x 3.38 x 1.63 inches)

重量 传感器和电缆:1.2 kg (2.7 lbs)

Mote:223克(7.87盎司)

电缆长度 2 m (6.56 ft)

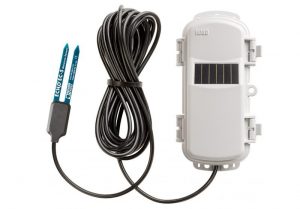

土壤水分传感器

型号:RXW-SMC-900(RXW-SMC-868/RXW-SMC-922) 图片
测量范围 在土壤中:0至0.550m³/m³(体积含水量)  Onset-HOBOnet-Soil-Moisture-EC-5-Sensor-RXW-SMC-xxx_0
扩展范围 -0.401至2.574 m³/m³联系北方大河
精度 ±0.031 m³/m³ (±3.1%) 典型:0℃至50℃(32℉至122℉)矿物质土壤,最高8dS / m,土壤特定校准,±0.020m³/m³(±2%);联系北方大河见注2和3
分辨率 0.0007 m³/m³ (0.07%)
体积 0.3升(10.14盎司)
频率 70 MHz
传感器工作温度范围
0℃至50℃(32℉至122℉),虽然传感器探头和电缆可以在低于冰点的温度(-40℃/℉)下安全运行联系北京北方大河,但在这些极端温度下收集的土壤湿度数据超出了传感器的精确测量范围,超过50℃(122℉)的温度会降低电池的使用寿命。
外形尺寸 传感器:89 x 15 x 1.5 mm (3.5 x 0.62 x 0.06 in.)

Mote:16.2 x 8.59 x 4.14 cm (6.38 x 3.38 x 1.63 inches)

重量 传感器和电缆:180克(6.3盎司)

Mote:223克(7.87盎司)

电缆长度 5 m(16.4 ft)

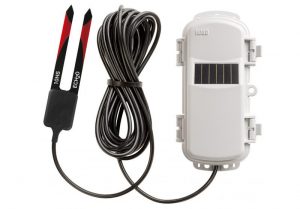

型号:RXW-SMD-900(RXW-SMD-868/RXW-SMD-922) 图片
测量范围 在土壤中:0至0.570m³/m³(体积含水量)  Onset-HOBOnet-Soil-Moisture-10HS-Sensor-RXW-SMD-xxx_0
扩展范围 -0.659至0.6026m³/m³;联系北方大河见注1
精度 ±0.033m³/m³(±3.3%)典型:0℃至50℃(32℉至122℉)矿物质土壤,最高10 dS / m,土壤特定校准,±0.020m³/m³(±2%);联系北方大河见注4和5
分辨率 0.0008m³/m³(0.08%)
体积 1升(33.81盎司)
频率 70 MHz
传感器工作温度范围
0℃至50℃(32℉至122℉),虽然传感器探头和电缆可以在低于冰点的温度(-40℃/℉)下安全运行联系北京北方大河,但在这些极端温度下收集的土壤湿度数据超出了传感器的精确测量范围,超过50℃(122℉)的温度会降低电池的使用寿命。
外形尺寸 传感器:89 x 15 x 1.5 mm (3.5 x 0.62 x 0.06 in.)

Mote:16.2 x 8.59 x 4.14 cm (6.38 x 3.38 x 1.63 inches)

重量 传感器和电缆:180克(6.3盎司)

Mote:223克(7.87盎司)

电缆长度 5 m(16.4 ft)

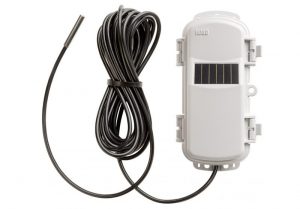

温度传感器

型号:RXW-TMB-900(RXW-TMB-868/RXW-TMB-922) 图片
测量范围 空气温度,土壤温度,温度和水温

-40℃至100℃(-40℉至212℉)

 Onset-HOBOnet-Temp-Sensor-RXW-TMB-xxx_0
精度 ±0.25℃:-40℃至 0℃ (±0.45℉:-40℉至 32℉)

±0.20℃:0℃ 至 70℃ (±0.36℉:32℉至 158℉)

±0.25℃:70℃ 至 100℃ (±0.45℉:158℉至 212℉)

分辨率 0.02℃(0.036℉)
漂移 <0.01℃(0.018℉)每年
响应时间

(变化的90%)

没有太阳辐射防护罩:2分30秒空气移动1米/秒

使用RS3-B太阳辐射防护罩:空气移动5分钟1米/秒

外形尺寸 传感器:5.1 x 33 mm (0.2 x 1.3 inches)

Mote:16.2 x 8.59 x 4.14 cm (6.38 x 3.38 x 1.63 inches)

重量 传感器和电缆:82.5克(2.91盎司)

Mote:223克(7.87盎司)

电缆长度 5 m(16.4 ft)

 外部供电部件:

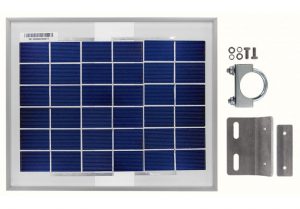

型号:SOLAR-5W(5W太阳能板) 图示
用途 用于给U30-NRC、RX3000、RX2100、RX2100WL系列数据采集器内置的可充电电池进行充电。  SOLAR-5W
工作温度 -40℃到85℃
重量 0.75 kg (1.65 lb)
尺寸 222 x 270 x 18 mm (8.74 x 10.63 x 0.71 in.)
电缆长度 2m
型号:SOLAR-15W(15W太阳能板)
用途 用于给U30-NRC、RX3000、RX2100、RX2100WL系列数据采集器内置的可充电电池进行充电。  SOLAR-5W
工作温度 -40℃到85℃
重量 2.2 kg (4.85 lb)
尺寸 428 x 357 x 30 mm (16.85 x 14.06 x 1.18 in)
电缆长度 2m



安装附件:

型号:RS3-B(防辐射罩) 图示
用途 用于保护空气温湿度传感器,并保证测量精度。温度传感器在测量空气温度时也需要本部件。  RS3-B
抗风 最大可承受129 kph持续风速,161kph阵风
材质 罩:ASA苯乙烯;托架:玻璃纤维尼龙;安装硬件:不锈钢和黄铜
温度 -40…+75℃
重量 113克
高度 89毫米;159毫米带托架
直径 102毫米;托架支出增加51毫米
型号:M-TPA-KIT(3米三角支架套件)
用途 用于安装数据采集器和传感器等部件。套件包含:3米三脚支架、接地铜杆、钢锁缆线、1/2″打桩附件、桅杆水平仪。  M-TPB-KIT
型号:M-TPB-KIT(2米三角支架套件)
用途 用于安装数据采集器和传感器等部件。套件包含:包含:2米三脚支架、接地铜杆、钢锁缆线、1/2″打桩附件、1/4″打桩附件、桅杆水平仪。  M-TPB-KIT
型号:M-MPA/M-MPB(3米桅杆/1.5米桅杆)
用途 用于单独安装雨量桶或其他传感器。  M-MPA-M-MPB
