ZW-008无线数据记录仪

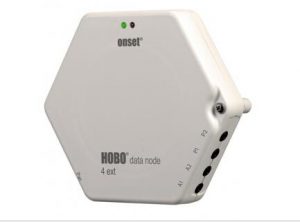

ZW-008无线数据记录仪(2路模拟+2路脉冲)



HOBO ZW-008是一个四通道无线数据接点,两个模拟输入端口,两个数字脉冲端口。采集器无线传输数据是实时的,降低了运行成本,减少了手动卸载数据的不方便性。

ZW-008

特点

实时无线传输数据

紧凑的尺寸非常方便部署

可接入广泛的外接能量与环境传感器

通过电子邮件或者文本消息给用户发送报警信息

面板缓存可防止数据丢失

强大的HOBOware Pro软件用于组织并查看数据



一个完整的系统至少需要一个HOBO无线数据接点,一个HOBO数据接收器(ZW-RCVR),以及HOBOware Pro软件,根据用户的系统部署,选择HOBO数据路由器



适用环境:室内

测量:

ZW-008可支持以下测量(传感器需要用户单独购买):温度, 4-20mA、交流电流、交流电压、空气速度,安培小时,安培(A),二氧化碳,压缩空气流量,直流电流、直流电压、差压、压力计、千瓦小时(kWh),千瓦(kW),功率因数(PF)、脉冲输入,挥发性有机物,Volt-Amp活性,Volt-Amp无功小时,Volt-Amps(VA)、电压(V),水流,瓦特小时(Wh)和瓦(W)

用途:ZW系列无线网络节点记录仪采用最新的无线网络节点技术,最大支持100个网络节点,用户可用很方便的组成一个监测网络。广泛应用于能源和环境监测。配合对应的传感器可以监测温度、湿度、二氧化碳、交流电、交流电压、气体流速、二氧化碳、压缩气体流速、直流安培、直流电压、差分气压、压力、千瓦时、功率(千瓦)、挥发性有机物、水流等参数。

记录仪各型号功能一览表:

型号 ZW-RCVR ZW-001 ZW-003 ZW-005 ZW-006 ZW-007 ZW-008 ZW-ROUTER
测量 数据接收器 温度 内置温度湿度探头 带电缆外置温湿度探头+1个模拟信号接口+1个脉冲信号接口 4个模拟信号接口 带电缆外置温湿度探头+2个模拟信号接口 2个模拟信号接口+2个脉冲信号接口 中继器/路由器
内存 95K 5K 4K 3K
探头尺寸 直径1cm0.38in 直径1cm0.38in
采样间隔 1分钟到18小时可选
传输速率 2分钟或者2分钟以上 2分钟或者2分钟以上
供电

(可选)

电源适配器,电池,USB供电 电源适配器,电池
测量范围 温度:-40到70℃(-40到158℉) 温度:-40到70℃(-40到158℉)

湿度:5到95%RH

温度:-40到70℃(-40到158℉)

湿度:5到95%RH

模拟:0到2.5VDC

脉冲:0到65535脉冲每个记录间隔

模拟:0到2.5VDC;0到5VDC



温度:-40到70℃(-40到158℉)

湿度:5到95%RH

模拟:0到2.5VDC;0到5VDC



精度 温度:±0.21℃@0到50℃(±0.38℉@32到122℉) 温度:±0.21℃@0到50℃(±0.38℉@32到122℉)

湿度:±2.5%

温度:±0.21℃@0到50℃(±0.38℉@32到122℉)

湿度:±2.5%

模拟:±1.544mV+2%

模拟:±1.544mV+2%读数 温度:±0.21℃@0到50℃(±0.38℉@32到122℉)

湿度:±2.5%

模拟:±1.544mV+2%

模拟:±1.544mV+2%读数
分辨率 温度:0.02@250.04@77 温度:0.02@250.04@77

湿度:0.03%RH

温度:0.02@250.04@77

湿度:0.03%RH

模拟通道:0.6mV

脉冲通道:1脉冲

模拟通道:0.6mV



温度:0.02@250.04@77

湿度:0.03%RH

模拟通道:0.6mV



模拟通道:0.6mV

脉冲通道:1脉冲

传输范围 100米(300英尺)取决于障碍物
尺寸 96.5×108×28mm (3.8 x 4.25x 1.1 in)
CE认证



 ZW-008型技术规格:



无线电功率 1.6 mW(2 dBm)
传输距离 约100米,具体距离和障碍物或干扰有关
无线数据标准 IEEE 802.15.4 2.4GHz波段
测量范围 模拟通道:0~2.5V DC,0~5V DC(需要CABLE-ADAP5),0~10V DC(需要CABLE-ADAP10)
脉冲通道 最大输入频率:120HZ(每秒120个脉冲)

测量范围:每个记录间隔0~65535个脉冲

分辨率:1个脉冲

推荐输入类型:电子开关闭合或CMOS水平数字输出(例如:FET,opto- FET或开路集电极)

最小脉冲宽度:1ms

输入/输出阻抗:100KΩ

最大输入电压:2.8V

采样位数:16

精度 模拟通道:典型±1.544 mV+读数的2%
分辨率 模拟通道:0.6 mV
工作温度 使用电池:-20~+50℃,不使用电池:-20~+70℃
工作湿度 5%~95%非冷凝
时间精度 ±1分钟/月(在25℃)
存储容量 128K
供电 交流电适配器(AC-ZW-3),电池(3节AAA电池)
电池寿命 1年(在15分钟测量间隔,60分钟传输间隔),如果被设定为路由网络,电池寿命约24小时
外壳材质 ABS
尺寸 96.5×108×28mm
重量(带电池) 138g



外接传感器详见下:

型号 测量参数 测量范围
CABLE-4-20MA 4-20mA 0…20.1mA
CTV-A AC电流 2…20A
CTV-B AC电流 5…50A
CTV-C AC电流 10…100A
CTV-D AC电流 20…200A
CTV-E AC电流 60…600A
T-CON-ACT-150 AC电压 0…150V
T-CON-ACT-300 AC电压 0…300V
T-DCI-F900-L-O 风速 0.15…5m/s
T-DCI-F900-L-P 风速 0.15…10m/s
T-DCI-F900-S-O 风速 0.15…5m/s
T-DCI-F900-S-P 风速 0.15…10m/s
T-VER-E50B2 Amp Hour, Kilowatts, Power Factor, Reactive Power, Volt-Amp Reactive Hour, Volt-Amps, Watt Hours, Watts
TEL-7001 CO2 0…10000ppm显示
T-CDI-5200-10S 压缩空气流量 16-200 SCFM
T-CDI-5400-20S 压缩空气流量 40-600 SCFM
T-VER-971BP-200 DC电流 ±2到±200A
CABLE-2.5-STEREO DC电压 0…2.5VDC
CABLE-ADAP10 DC电压 0…10VDC
CABLE-ADAP5 DC电压 0…5VDC
T-VER-PXU-L 空气压差 0.1…10″W.C可选
T-VER-PXU-X 空气压差 0.1…10″W.C可选
T-ASH-G2-100 压力 100psig
T-ASH-G2-200 压力 200psig
T-ASH-G2-500 压力 500psig
T-VER-8051-300 电能 1-Phase, 300 Amp
T-VER-8053-800 电能 3-Phase, 800 Amp
T-WNB-3D-240 电能 208/240 VAC 3-phase Delta/Wye kWh
T-WNB-3D-480 电能 480 VAC 3-phase Delta/Wye kWh
T-WNB-3Y-208 电能 208/240 VAC 1,2, or 3 Phase Wye kWh
T-VER-8044-100 功率 480 V, 100 Amp
TMC1-HD 空气/水/土壤温度 空气负40…100℃,水中负40…50℃
TMC20-HD 空气/水/土壤温度 空气负40…100℃,水中负40…50℃
TMC50-HD 空气/水/土壤温度 空气负40…100℃,水中负40…50℃
TMC6-HC 温度 负40…100℃
TMC6-HD 空气/水/土壤温度 空气负40…100℃,水中负40…50℃
TMC6-HE 温度 负40…100℃
T-ION-TVOC VOC 可选择0–10ppm,0-100ppm,0-1000ppm
T-MINOL-130-NL 流量 0.25到22.0GPM
