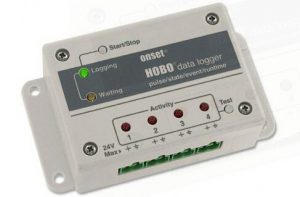

UX120-017 4通道脉冲信号数据采集器

HOBO UX120系列脉冲信号数据采集器将4种具有不同功能的独立数据采集模块整合为一体,形成4通道脉冲信号数据采集器。
UX120-017/UX120-017M适用于室内环境,能够记录电子脉冲信号和外部传感器的机械或电子触点闭合。利用HOBOWare软件,用户可以轻松对每个通道进行独立设置,用以测量、记录脉冲、事件、状态和运行时间等数据。它能使从能源审计师到楼宇物业管理等各方面的专业能源管理人员轻松跟踪建筑能源消耗、设备运行时间和水/气流量。此外,当UX120-017/UX120-017M与E50B2能源功率表(T-VER-E50B2)配合使用时,还可额外对电力能源进行监测。
UX120-017/UX120-017M系列产品支持测量交流电流/电压、安时、安培、瓦、瓦时、千瓦时、事件、功率系数(PF)、电机开/关、脉冲输入、运行时间、状态开/关、无功功率、无功电能、功率和电压。(需选配相应传感器)
HOBO UX120-017能够存储520192组测量数据,而HOBO UX120-017M则能够存储4124672组数据。

UX120-017

在什么环境数据记录器操作?

这个数据记录器在一个室内环境中运行。



什么测量数据记录器支持吗?

UX120-017数据记录器支持以下测量:交流电压,安培小时,安培(A),事件,千瓦小时(kWh)千瓦(千瓦),电机开关、功率因数(PF)、脉冲输入,运行时,打开/关闭状态,Volt-Amp活性,Volt-Amp无功小时,Volt-Amps(VA)、V(V),水流,瓦特小时(Wh)和瓦(W)



主要特点:

可同时测量并记录脉冲、事件、状态变换和运行时间四种参数
强大的存储能力,最多可存储超过400万组数据,有效降低现场维护频次
安装简单,配有状态指示灯和USB接口,使用方便
与Onset能量与功率表配合使用,可对功率系数(PF)、无功功率(VAR)和千瓦时等进行测量



记录器技术参数:
外部输入:24V
最大频率:120Hz(脉冲);1Hz(状态、事件变换、运行时间)
最大脉冲间隔:7863960(最大记录速度时)
逻辑驱动信号:≤0.4V(低输入);3~24V(高输入)
绝对最大额定值:-0.3V DC~25V DC
固态开关循环:<10kΩ(低输入);>500kΩ(高输入)
最小脉冲宽度:500μs(开关闭合);100μs(逻辑信号)
锁定时间:0~1s
分辨率:1脉冲/秒/事件/状态
采集率:1s~18h,12min,15s
时间精度:±1min/月(25℃时)
存储容量:520192组数据(UX120-017);4124672组数据(UX120-017M)
数据接口:USB 2.0
下载时间:约30s(UX120-017);约1.5min(UX120-017M)
供电:AA电池×2
工作环境:-40~70℃,0~95%RH
外形尺寸:11.4cm×6.3cm×3.3cm



外接传感器参数:

型号 参数 测量范围
T-VER-E50B2 电力能源
T-VER-8051-300 电能 1-Phase, 300 Amp
T-VER-8053-800 电能 3-Phase, 800 Amp
T-WNB-3D-240 电能 208/240 VAC 3-phase Delta/Wye kWh
T-WNB-3D-480 电能 480 VAC 3-phase Delta/Wye kWh
T-WNB-3Y-208 电能 208/240 VAC 1,2, or 3 Phase Wye kWh
T-WNB-3Y-208-P 电能 208-240VAC 2 or 3 Branch Circuit kWh
CSV-A8 电机开关 0.5到175Amps连续
T-MINOL-130-NL 流量 0.25到22.0GPM
