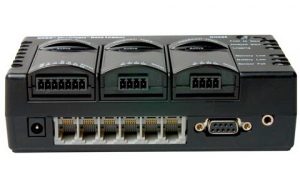

H22-001能源记录仪

美国Onset公司的新型 HOBO H22-001记录仪是一个可重新配置模块的智能数据采集器系统,应用于工业监测,可监测和记录几十种参数,如交流电流、交流电压、直流电流、直流电压、风速、大气压、二氧化碳、压缩空气流量、直流4-20ma、压差、压力、功率(KWh,KW)、光照度、脉冲输入、雨量、温度、湿度、挥发性化合物、水流量、风速风向等。15个采集通道可以很容易的解决很宽范围内的测量应用或者监测,而且不用购买一个全部的采集器工具箱。 创新的插拔式结构,可以接入任何一种传感器,预先定义的插拔式传感器可以快速的展开部署,使用HOBOware软件进行控制测量。

H22-001



数据采集器特点和规格:

1-15个数据通道

扩展兼容的传感器

连接器:6 个智能传感器插孔,3 个FlexSmart模块插槽

6个智能传感器输入,可接空气温度,湿度和其它环境要素

2通道的FlexSmart TRMS模块(可选)可以进行高精度交流电流和电压测量

2通道的FlexSmart 模拟模块(可选)提供± 0.25% FS精度的普通4-20mA和0-20VDC传感器输入

传感器自动识别……FlexSmart模块保留原始配置直到改变

采集器使用12VDC激发电源

HOBOware软件支持系统设置,数据下载,以及数据的绘图/分析

512K的非易失性采集器内存,可以让系统进行长期的部署

存储模式:存满时停止存储,或者存满时滚动存储

采集器开启模式:立即启动,按钮启动,或者延迟开启

操作指示:6 个LED灯提供采集和通讯状态指示

灵活的电池.电源选项,包括内部电池,外部电池,或者交流电源适配器

可选择安装支架

内部电源:8节AA标准碱性电池,温度范围:-20——50℃

可选择锂电池,宽的温度范围:-40——60℃

电池受命:一般1年(使用75mA 传感器激发,1秒启动时间,10分种采集间隔)

外部电源连接器:可选择交流适配器;兼容标准蓄电池

操作范围:-20—50℃(使用碱性电池);-40—60℃(使用锂电池)

通讯:3.5 mm插头通讯(可选择串口转USB通讯电缆)

采集器尺寸(无模块):15.4×8.4×4.4 cm ;采集器尺寸(含模块):15.4×9.4×5.1 cm

采集器重量(无模块):418.7 gm



FlexSmart模块

可选择的FlexSmart TRMS和模拟模块安装在采集器的顶部,可以给系统提供最大程度的灵活性。这些2通道模块可以让用户合并交流电流或者电压传输,或者0-20mA和0-20 VDC传感器输出。每个传感器可以单独分开配置,FlexSmart模拟模块提供12V传感器激发。

FlexSmart模拟模块是一款容易配置的,灵活信号调节的模块,可以连接ONSET很宽范围的第三方传感器。 FlexSmart模块接入的传感器使用 0-20V 或者0-20mA输出(包括4-20mA电流回路接口)。精密的电子学提供全量程的±0.25%精度。



FlexSmart TRMS特点和规格:

2个输入通道
范围:5mV——512mV输入;兼容333mV FS输出的传感器

最大输入:±1V ; 最小输入:5mV
精度:±0.3%读数,±0.5% FSR*; 分辨率:15位

现场布线:2线接线端子

尺寸:3.5cm×5.7cm×1.9cm ;重量:21.2g



FlexSmart True RMS模块传感器 (接收有ONSET提供的下列任何一个传感器)



传感器名称 部件编号 技术规格描述 图示
交流电流传感器 T-MAG-SCT-100 范围(AC Amps):

0—100, 0—200, 0—600

传感器精度:±1%

(从10%—130%的额定电流)

使用:FlexSmart TRMS模块(S-FS-TRMSA)


T-MAG-SCT-200
T-MAG-SCT-600
交流电压传感器 T-MAG-SPT-150 范围(AC Volts):0—150, 0—300, 0—600 volts

频率:50/60 Hz AC

传感器精度:±1%

(从10%~130%的额定电压)使用:FlexSmart TRMS模块(S-FS-TRMSA)


T-MAG-SPT-300
T-MAG-SPT-600



FlexSmart模拟模块传感器(接收有ONSET提供的下列任何一个传感器)

传感器名称 部件编号 技术规格描述 图示
Kilowatt (kW)功变送器 T-VER-8044-100 范围:480 VAC, 100Amps
传感器精度:±1%
频率:50/60 Hz
使用:FlexSmart模拟模块(S-FS-CVIA)

压力传感器 T-ASH-G2-100 范围:0—100, 200, 500 psig磅/平方英寸
传感器精度:±1%范围在-20—85℃

使用:FlexSmart模拟模块(S-FS-CVIA)


T-ASH-G2-200
T-ASH-G2-300
二氧化碳/温度监测传感器 TEL-7001 输出范围:0—4000 ppm (测量并显示10,000 ppm);0—40℃
传感器精度:±50 ppm 或±5%读数,二者选最大;±1℃;使用:FlexSmart 模拟模块(S-FS-CVIA)

单项电KWH功变送器 T-VER-8051-300 范围:300A  单项电

使用:FlexSmart模拟模块 (S-FS-CVIA)


三项电KWH功变送器 T-VER-8053-800 范围:800A  三项电

使用:FlexSmart模拟模块 (S-FS-CVIA)









智能传感器

环境因子的智能传感器(如空气温湿度,风速度风向,雨量等)可直接插入RJ-12插孔,在HOBO FlexSmart采集器的前面。系统启动后,系统可以自动识别这些智能传感器,不需要配置或者进行其它连接。



其他传感器如大气压、温度、风速、风向、液体流量、气体流速、光照度、压缩气体流量等请咨询北方大河。

传感器 测量参数 测量范围
智能传感器:
B-BPA-CM10 大气压力 660mbar到1070mbar
S-BPB-CM50 大气压力 660mbar到1070mbar
S-LIA-M003 光合有效辐射PAR  0到2500 umol/m2/秒,波长从400nm到700nm
S-LIB-M003 太阳总辐射 0到1280W/m2,光谱范围300到1100nm
S-RGA-M002 雨量 0–10cm每小时
S-RGB-M002 雨量 0–12.7cm每小时
S-THB-M002 温湿度 负40℃到75℃,0到100%RH
S-THB-M008 温湿度 负40℃到75℃,0到100%RH
S-TMB-M002 温度 负40℃到100℃
S-TMB-M006 温度 负40℃到100℃
S-TMB-M017 温度 负40℃到100℃
S-WSET-B 风速风向 0到76m/s ,0到355度
S-WCB-M003 风速风向适配器
S-WCC-M003 风速风向适配器
S-WCE-M003 风速风向适配器
S-WDA-M003 风向 0到355度
S-WSB-M003 风速 0到76m/s
模拟输入:
T-MINOL-130-NL 流量 0.25到22.0GPM
S-CIA-CM14 12位4-20mA输入适配器 4-20mA
T-VER-E50B2(AC Current, AC Voltage, Amp Hour, Kilowatts, Power Factor, Reactive Power, Volt-Amp Reactive Hour, Volt-Amps, Watt Hours, Watts) T-ACT-0750-020 20 Amp Accu-CT Split-Core Current 333mV
T-ACT-0750-050 50 Amp Accu-CT Split-Core Current 333mV
T-ACT-0750-100 100 Amp Accu-CT Split-Core Current 333mV
T-ACT-0750-250 250 Amp Accu-CT Split-Core Current  333mV
T-MAG-0400-05 5 AMP Mini Split-core AC Current
T-MAG-0400-20 20 AMP Mini Split-core AC Current
T-MAG-0400-50 50 AMP Mini Split-core AC Current
T-MAG-0400-75 75 AMP Mini Split-core AC Current
T-MAG-SCT-100 100 AMP Split-core AC Current
T-MAG-SCT-200 200 AMP Split-core AC Current
T-MAG-SCT-600 600 AMP Split-core AC Current
A-E50B2-LEADSET 脉冲记录器线缆
T-VER-AH02 单相保险丝
S-VIA-CM14 12位电压输入适配器 0-5VDC
T-VER-8051-300 电能 1-Phase, 300 Amp
T-VER-8053-800 电能 3-Phase, 800 Amp
T-WNB-3D-240 电能 208/240 VAC 3-phase Delta/Wye kWh
T-WNB-3D-480 电能 480 VAC 3-phase Delta/Wye kWh
T-WNB-3Y-208 电能 208/240 VAC 1,2, or 3 Phase Wye kWh
T-WNB-3Y-208-P 电能 208-240VAC 2 or 3 Branch Circuit kWh
S-UCC-M001 脉冲输入 电子式,120Hz
S-UCC-M006 脉冲输入 电子式,120Hz
S-UCD-M001 脉冲输入 机械式,2Hz
S-UCD-M006 脉冲输入 机械式,2Hz
T-MAG-SPT-150 交流电压 150VAC
T-MAG-SPT-300 交流电压 300VAC
T-MAG-SPT-600 交流电压 600VAC
T-DCI-F900-L-O 风速 0.15…5m/s
T-DCI-F900-L-P 风速 0.15…10m/s
T-DCI-F900-S-O 风速 0.15…5m/s
T-DCI-F900-S-P 风速 0.15…10m/s
TEL-7001 CO2 0…10000ppm显示
T-CDI-5200-10S 压缩空气流量 16-200 SCFM
T-CDI-5400-20S 压缩空气流量 40-600 SCFM
T-VER-971BP-200 DC电流 ±2到±200A
S-FS-CVIA 电压模块 0-2.5v, 5v, 10v
T-VER-PXU-L 空气压差 0.1…10″W.C可选
T-VER-PXU-X 空气压差 0.1…10″W.C可选
T-ASH-G2-100 压力 100psig
T-ASH-G2-200 压力 200psig
T-ASH-G2-500 压力 500psig
T-VER-8044-100 功率 480 V, 100 Amp
T-ION-TVOC VOC 可选择0–10ppm,0-100ppm,0-1000ppm
T-MINOL-130-NL 流量 0.25到22.0GPM
