RX2100-WL系列水位监测站

概述

HOBO MicroRX2100-WL系列水位监测站是一种基于网络的蜂窝式水位监测解决方案,适用于雨水,洪水,灌溉,水文和环境应用。用于选择堰,水槽和阶段排放台的预编程水流量公式使得配置简单直观。

HOBO MicroRX2100-WL系列水位监测站实时测量水流量和计算累积降雨量,触发关键水位的报警通知。

紧凑耐用的工作站与非通风水位传感器配合使用,可实现恶劣的条件部署和可靠的监控。可选集成太阳能电池板或电池供电,可选配有各种即插拔式智能传感器,支持灵活的环境监控。

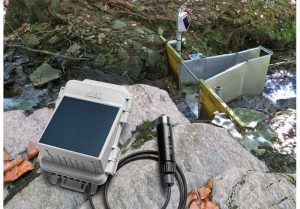

onset-hobo-rx210x-microrx_app2





突出的特性

  • 水流量和累积降雨量的报警
  • 非通风陶瓷水位传感器,可选择四种范围
  • 可替换的Kevlar增强水位传感器电缆
  • 集成气压传感器
  • 防风雨,IP66/NEMA 4X外壳
  • 内置LCD显示屏确认正确的设置和操作
  • 两种电源选择:
    • 集成7W太阳能电池板,带可充电电池组
      • 可添加5W和15W外部太阳能电池板(仅限RX2104)
    • 用户可更换的AA锂电池
  • 可以连接5个智能传感器
  • 通过4G蜂窝数据计划实现高达10分钟的连接速率
  • 通过HOBOlink进行基于云的监控和数据访问
  • 可选不锈钢或钛传感器端
  • 水压传感器包含3点NIST可溯源校准证书





RX2100-WL系列水位监测站在什么环境下运行?

RX2100-WL系列水位监测站在水下环境中运行。





RX2100-WL系列水位监测站支持哪些测量?

RX2100-WL系列水位监测站支持以下测量:绝对压力,气压,蒸发蒸腾,叶片湿度,光照强度,PAR,脉冲输入,降雨,相对湿度,土壤湿度,温度,水位和风,详情联系北京北方大河。

技术参数:

水位监测站参数:
工作温度 RX2103:-40℃至60℃(-40℉至140℉)

RX2104:-20℃至60℃(-4℉至140℉)

传感连接器接口 5个
智能传感器电缆长度 最长100米(328英尺)
智能传感器数据通道 15个(部分智能传感器使用多个数据通道,有关详细信息,请联系北京北方大河)
记录间隔 1分钟到18个小时
时间精度 ±8秒@在0℃至40℃(32℉至104℉)范围内每月

±30秒@在-40℃至60℃(-40℉至140℉)范围内每月

电池/电源 RX2103:6节AA 1.5 V锂电池或AC电源适配器(P-AC-1)

RX2104:集成1.7瓦太阳能电池板和NiMH镍氢可充电电池组;可选配AC电源适配器(P-AC-1)或外置太阳能电池板(SOLAR-5W或者SOLAR-15W)代替集成太阳能电池板

电池寿命 RX2103电池寿命:

日连接速率的电池寿命:

RX2103:1年,2分钟的记录间隔

每小时连接速率和1分钟的记录间隔的电池寿命:

RX2103:2个月

注意:在信号较弱的区域进行部署可能会缩短电池寿命

RX2104电池寿命::

典型3-5年,在-20℃至40℃(-4℉至104℉)的温度范围工作时, 如果超出此范围的工作将缩短电池的使用寿命。

在阳光充足的情况下,内置太阳能电池板的最大连接速率:

l  全年10分钟的连接,纬度小于±40°

l  在其他地区连续三个季节10分钟的连接,冬季连接减少到30分钟

外部5W或15W太阳能电池板的最大连接速率:

l  全年10分钟的连接,在阳光充足的情况下

l  部分时间有太阳的时候,与外部太阳能电池板的连接速率可能较低

没有太阳能充电的电池寿命,每小时连接速率和1分钟的记录间隔:

RX2104:2个月

内存 16 MB,100万次测量,连续记录
报警通知延迟 记录间加2到4分钟,典型值
外壳访问 铰链门由两个带孔眼的闩锁固定,可与用户提供的挂锁一起使用
液晶显示 LCD在0℃至50℃(32℉至122℉)之间可见;LCD在此范围之外的温度下可能会反应缓慢或变为空白
材质 外壳:聚碳酸酯/ PBT混合黄铜嵌件;内部:聚碳酸酯/ PBT; 垫片:硅胶泡沫;

电缆通道:Santoprene™TPE;U型螺栓(不包括在内):带重铬酸锌涂层的钢

尺寸 19.95 x 13.68 x 7.49 cm (7.85 x 5.39 x 2.95 in.)
重量 678 g (23.9 oz)
安装 可选U型螺栓,可安装在直径最大4.14厘米(1.63英寸)的桅杆;也可以用扎带安装或用螺丝固定在平面上
防护等级 防风雨外壳,NEMA 4X和IP66(需要正确安装有线通道系统)
无线 GSM/GPRS/EDGE: Quad band 850/900/1800/1900 MHz
UMTS/HSPA+: Seven band 800/850/900/1800/1900/2100 MHz
LTE: Twelve Band 700/800/850/900/1800/1900/2100/2600 MHz
天线 4G LTE
CE标志表明该产品符合欧盟(EU)的所有相关指令
  FCC ID QIPPLS62-W, IC ID:7830A-PLS62W



水位传感器参数:

绝对压力和水位(MX2001-01-S和MX2001-01-Ti-S) 测量范围:9米(30英尺)
操作范围 0 – 207 kPa(0 – 30 psia);约0 – 9米(0 – 30英尺)的水深在海平面上,或0 – 12米(0 – 40英尺)的水,海拔3000米(10000英尺)的高度
工厂校准范围 69 – 207 kPa(10到30 psia),0°C – 40°C (32°F – 104°F)
爆破压力 310 kPa(45 psia)或18米(60英尺)的深度
水位精度* 典型误差:±0.05% FS,0.5厘米(0.015英尺)的水
最大误差:±0.1% FS,1.0厘米(0.03英尺)的水
压力精度* * ±0.3% FS,0.62 kPa(0.09psi)最大误差
分辨率 < 0.02 kPa(0.003 psi),0.21厘米(0.007英尺)的水
压力响应时间(90%)* * * 1秒@稳定的温度
绝对压力和水位(MX2001-02-S) 测量范围:30米(100英尺)
操作范围 0-400 kPa(0-58 psia);约0-30.6米(0到100英尺)的水深在海平面上,或0-33.6米(0到111英尺)的水3000米(10000英尺)的高度
工厂校准范围 69 – 400 kPa(10-58 psia),0°C – 40°C (32°F – 104°F)
爆破压力 500 kPa(72.5 psia)或40.8米(134英尺)的深度
水位精度* 典型误差:±0.05% FS,1.5厘米(0.05英尺)的水
最大误差:±0.1% FS,3.0厘米(0.1英尺)的水
压力精度* * ±0.3% FS,1.20 kPa(0.17psi)最大的误差
分辨率 0.04 kPa(0.006 psi),0.41厘米(0.013英尺)的水
压力响应时间(90%)* * * 1秒@稳定的温度
操作范围 0-400 kPa(0-58 psia);约0-30.6米(0到100英尺)的水深在海平面上,或0-33.6米(0到111英尺)的水3000米(10000英尺)的高度
绝对压力和水位(MX2001-03-S) 测量范围:76米(250英尺)
操作范围 0 – 850 kPa(0 – 123.3 psia);约0 – 76.5米(0 – 250英尺)的水深在海平面上,或0到79.5米(0 – 262英尺)的水,海拔3000米(10000英尺)的高度
工厂校准范围 69 – 850 kPa(10 –  123.3 psia), 0°C – 40°C (32°F – 104°F)
爆破压力 1200 kPa(174 psia)或174米(368英尺)的深度
水位精度* 典型错误:±0.05% FS,3.8厘米(0.125英尺)的水
最大错误:±0.1% FS,7.6厘米(0.25英尺)的水
压力精度* * ±0.3% FS,2.55 kPa(0.37psi)最大的误差
分辨率 < 0.085 kPa(0.012 psi),0.87厘米(0.028英尺)的水
压力响应时间(90%)* * * 1秒@稳定的温度
绝对压力和水位(MX2001-04-S MX2001-04-Ti-S) 测量范围:4米(13英尺)
操作范围 0 – 145 kPa(0 – 21 psia);约0 – 4米(13英尺)的水深在海平面上,或0 – 7米(0 – 23英尺)的水,海拔3000米(10000英尺)的高度
工厂校准范围 69 – 145 kPa (10 –  21 psia), 0°C – 40°C (32°F – 104°F)
爆破压力 310 kPa(45 psia)或18米(60英尺)的深度
水位精度* 典型误差:±0.075% FS,0.3厘米(0.01英尺)的水
最大无误差:±0.15% FS,0.6厘米(0.02英尺)的水
压力精度* * ±0.3% FS,0.43 kPa(0.063psi)最大的误差
分辨率 < 0.014 kPa(0.002 psi),0.14厘米(0.005英尺)的水
压力响应时间(90%)* * * < 1秒@稳定的温度
大气压力(RX2103和RX2104):
操作范围 66至107 kPa(9.57至15.52 psia)
温度校准范围 -20至50℃(-4至122℉)
精度 ±0.2 kPa(±0.029 psi)@固定压力;最大误差±0.5% FS
水位精度* 典型误差:±0.075% FS,0.3厘米(0.01英尺)的水
最大误差:±0.15% FS,0.6厘米(0.02英尺)的水
分辨率 <0.01 kPa(0.0015 psi)
响应时间 1秒@稳定的温度
稳定性(漂移) 0.01 kPa(0.0015 psi) 每年
温度测量(所有MX2001-0x-S系列和MX2001-0x-Ti-S系列)
操作范围 -20℃ – 50℃ (4℉ – 122℉)
精度 ±0.44℃ @0℃到50℃(±0.79℉ @32℉- 122℉)
决议 0.1℃ @25℃(0.18℉ @77℉)
响应时间(90%) 5分钟@水中,典型
稳定性(漂移) 每年0.1℃(0.18℉)



*水位准确:准确参考水位测量,知道水的密度,和一个稳定的温度环境。系统水位精度等于气压水位精度之和+选择的传感器水位精度。

* *压力精度:绝对压力传感器精度包括所有传感器漂移、温度和滞后性误差。

* * *温度变化:允许20分钟在水中实现完整的压力传感器的温度补偿。可能有多达0.5%的额外误差由于快速的温度变化。测量精度还取决于温度响应时间。
