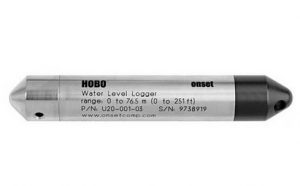

U20-001-03水位记录仪

U20-001-03水位记录仪(76米)

概述

U20系列U20-001-03水位记录仪安装方便,价格低,精度高,不需要繁琐的通气管或干燥剂维护。是记录浅井、溪流、湖泊和淡水湿地等的水位和温度的理想记录器。对于盐水的记录,例如咸水湿地和潮汐等地区,可选U20钛系列(U20-001-01-Ti,U20-001-02-Ti,U20-001-03-Ti,U20-001-04-Ti)。

U20-001-03

突出的特性

  • 可选深度量程:0-4m, 0-9m, 0-30m, 0-76m
  • 可存储21700个温度和压力数据
  • 取样间隔从1秒到18小时可选
  • 电池寿命可长达5年,工厂可更换
  • 温度量程:-20到50℃
  • 提供NIST-traceable 标定证书
  • 完全密封式的记录仪壳体,使用寿命长
  • 可放置于水中或空气中;壳体材质可防燃、防溶解等优点
  • 防雷——没有长长的信号电线,电子屏蔽在不锈钢外壳内,用于淡水
  • HOBOware Pro软件提供容易准确的转换水位读数,完全补偿气压温度、密度和水
  • 变产量抽样允许更快的采样,在关键时间,比如泵启动或停止的时候
  • 理想用于水井、溪流、湖泊、湿地和潮汐区域
  • 没有通风口的管式设计便于安装使用
  • 不锈钢或者钛材质(盐水介质中推荐使用钛材质的记录仪)
  • 耐用的陶瓷压力传感器
  • 包括3点NIST追溯校准证书



在什么环境数据记录器操作?

这个数据记录器在户外和水下环境中运行。



数据记录器支持什么测量?

U20-001-03数据记录器支持以下测量:绝对压力、气压、温度和水位



技术参数:

压力和水位测量U20-001-03U20-001-03-Ti

操作范围0到850 kPa(0到123.3psia),约0到76.5米(0到251英尺)的水深在海平面上,或0到79.5米(0到262英尺)的水,海拔3000米(10000英尺)的高度

工厂校准范围:69到850kPa(10到123.3 psia),0℃到40℃(32℉到104℉)

爆破压力:1200kPa(174psia)或112米(368英尺)的深度

水位精度*:典型错误:±0.05% FS,3.8厘米(0.125英尺)的水,最大错误:±0.1% FS,7.6厘米(0.25英尺)的水

原始压力精度* *:±0.3% FS,2.55kPa(0.37psi)最大误差

分辨率:<0.085kPa(0.012psi),0.87厘米(0.028英尺)的水

压力响应时间(90%)* * *:<1秒,测量精度也取决于温度响应时间



温度测量(U20系列所有型号)

操作范围:-20到50℃(-4到122℉)

精度:±0.37℃@20℃(±0.67℉@68℉) ,±0.44℃@0到50℃(±0.79℉@32到122℉)

分辨率:0.1℃@20℃(±0.18℉@68℉)

响应时间(90%):5分钟,典型,水中

稳定性(漂移):每年0.1℃(0.18℉)



数据记录器

实时时钟:±1分钟每月0到50℃(32到122℉)

电池:2/3 AA,3.6V锂电池,工厂更换电池

电池寿命(典型的使用):5年,1分钟或更大的记录间隔

内存(非易失性): 64 k字节,约21700压力和温度数据

重量:不锈钢系列:约210克(7.4盎司),钛系列:约140 g(4.8盎司)

尺寸:直径2.46厘米(0.97英寸),15厘米(5.9英寸)长,安装孔直径6.3毫米(0.25英寸)

材质:316不锈钢,氟橡胶®O型密封圈,乙酰帽,陶瓷传感器

记录时间间隔:固定利率或多个记录间隔,可设置8个记录时间间隔和持续时间,记录间隔从1秒到18个小时。

启动模式:立即开始和延迟开始

数据下载:记录的时候下载,停止和下载

电池指示:状态页面可以查看电池电量,可选择记录电量,低电池指示功能

CE标识这个产品符合在欧盟(EU)所有相关指令。

*水位精度:准确参考水位测量,知道水的密度,精确的气压补偿数据,助理和一个稳定的温度环境。

* *原始压力精度:绝对压力传感器精度包括所有传感器漂移、温度和滞后性错误。

* * *温度变化:允许10分钟在水中实现完整的压力传感器的温度补偿。最大误差由于快速热变化约为0.5%。



水位技术参数

型号 U20-001-04

U20-001-04-Ti

U20-001-01

U20-001-01-Ti

U20-001-02

U20-001-02-Ti

U20-001-03

U20-001-03-Ti

水位参数
水位量程 0-4 m (0-13 ft)

0-145 kPa (0-21 psia)

0-9 m (0-30 ft)

0-207 kPa (0-30 psia)

0-30 m (0-100 ft)

0-400 kPa (0-58 psia)

0-76 m (0-250 ft)

0-850 kPa (0-123 psia)

工厂校准范围 69 -145 kPa

(10-21 psia)

69 -207 kPa

(10-30 psia)

69 -400 kPa

(10-58 psia)

69 -850 kPa

(10-123 psia)

水位精度

(典型误差)

± 0.3 cm (0.01 ft)

(± 0.075% FS)

± 0.5 cm (0.015 ft)

(± 0.05% FS)

± 1.5 cm (0.05 ft)

(± 0.05% FS)

± 3.8 cm (0.125 ft)

(± 0.05% FS)

分辨率 0.14 cm (0.005 ft) 0.21 cm (0.007 ft) 0.41 cm (0.013 ft) 0.87 cm (0.028 ft)
破裂压力 310 kPa (45 psia)

18 m (60 ft) depth

500 kPa (72.5 psia)

40.8 m (134 ft) depth

1200 kPa (174 psia)

112 m (368 ft) depth

温度参数(所有型号)
温度范围 -20到50℃(-4到122℉)
精度 ±0.37℃@20℃(±0.67℉@68℉) ,±0.44℃@0到50℃(±0.79℉@32到122℉)
分辨率(10位) 0.1℃@20℃(±0.18℉@68℉)
响应时间 5分钟,90%,水中
尺寸 2.46cm直径x15cm长,6.3mm直径孔
CE认证
