T-WNB-3D-240电能变送器

WattNode 208/240VAC三相Delta/Wye kWh变送器

概述

T-WNB-3D-240电能变送器,三相Delta/Wye kWh变送器,WattNode以低成本的价格提供测量,满足辅助计量、净计量net-metering、能源管理和合同能源管理等应用。

WattNode T-WNB-3D-240电能kWh变送器连接Magnelab 交流AC互感器(T-ACT-0750-020,T-ACT-0750-050,T-ACT-0750-100,T-ACT-0750-250,T-MAG-SCT-100,T-MAG-SCT-200,T-MAG-SCT-600)和和脉冲输入适配器(S-UCC-M001,S-UCC-M006)测量能源使用的RMS有效千瓦时,也可以测量负载与非正弦波形。由于传感器将直接连接电线,应该只能由合格技术人员使用。T-WNB-3D-240电能变送器支持208/240VAC三相Delta-connection连接法。

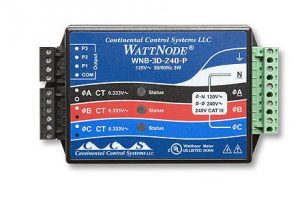

T-WNB-3D-240

突出的特性

  • 2、3或4线制分别测量单相、双相、或三相电
  • 多种CTs(单独订货)选择,范围从5到1500安培。
  • 准确测量单相、双相、或三相电配置
  • 易于安装和接线
  • 脉冲输出,兼容脉冲输入记录器
  • 体积小,可以安装在现有服务的面板上或分线盒
  • 诊断LEDs指示灯—确认正确安装的阶段
  • 双向计量——V(光伏)太阳能和风能发电应用的净计量net-meteringP为单向
  • 可计量变频驱动器
  • 电线可供电,不需要外部电源
  • 可拆式接线端子,容易安装和拆除
  • UL、cUL认证——北美安全试验和鉴定的机构
  • CE标志,可以在欧盟地区安装



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-WNB-3D-240测量传感器支持以下:千瓦小时(kWh)





技术参数:

操作:电压范围:±20%标称
频率:60Hz
CT输入:0 – 0.5VAC操作,3VAC最大值
连接器:UL,CSA认可,可拆卸螺丝终端(14AWG),600V
操作温度范围:-30 – 60℃(-22到140℉)
工作湿度范围:0到90% RH,不结露
尺寸:8.5 cm x 14.3 cm x 3.8 cm (3.3 in. x 5.6 in. x 1.5 in.)
重量:295克(10.4盎司)。
数据通道数量:2

Delta或者Wye配置范围:208,240VAC

1 Phase 2 Wire 208V (No neutral)

1 Phase 2 Wire 240V (No neutral)

1 Phase 3 Wire 120V/240V

3 Phase 3 Wire 208V (No neutral)

3 Phase 4 Wire 120V/208V

精度: ±0.45%读数+ 0.05%FS@第25谐波

(与所用的CT和线变化精度有关,1.5%到4%读数)

典型安装见下

T-WNB系列电能变送器对比:

型号 T-WNB-3D-240 T-WNB-3D-480 T-WNB-3Y-208 T-WNB-3Y-208-P
名称 WattNode 208/240 VAC 3-phase Delta/Wye kWh 电能变送器 WattNode 480 VAC 3-phase Delta/Wye kWh 电能变送器 WattNode 208/240 VAC 1,2, or 3 Phase Wye kWh 电能变送器 WattNode 208-240VAC 2 or 3 Branch Circuit kWh 电能变送器
图例
测量范围 120V – 240V 277V – 480V 120V – 240V 120V – 240V
精度 ±0.45%读数+ 0.05%FS@第25谐波
数据通道数 2 2 2 3
尺寸 14.3 cm x 8.5 cm x 3.8 cm(5.63 x 3.34 x 1.5 in.)
重量 295 g (10.4 oz.)
