T-VER-E50B2功率/能源记录器

概述

通过T-VER-E50B2功率/能源记录器建立更好的能源效率和电源管理。这个传感器安装简单,

可以安装在标准的DIN导轨上或者平面安装。T-VER-E50B2还可以集成连接HOBO的UX120-017、UX120-017M、U30-NRC和RX3000系列、ZW-005、ZW-008、H21-002、H22-001数据记录器。

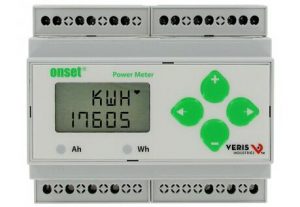

T-VER-E50B2

突出的特性

  • 测量功率因数(PF),无功功率(VAR),瓦特小时(Wh)等等。
  • 范围:90 – 600 vac – Wye / Delta 配置
  • 准确性:ANSI 12.20 0.5%的准确率,IEC 62053 – 22 Class 0.5S
  • 兼容CTs从5到32000A(333 mv输出)
  • LCD背光液晶
  • UL listed, CE, California CSI Solar, ANSI C12.20



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-VER-E50B2传感器支持以下测量:交流电压,安培小时(Ah),安培(A),千瓦小时(kWh),千瓦(千瓦),功率因数(PF), Volt-Amp Reactive有功, Volt-Amp Reactive hour无功小时,Volt-Amps(VA)、电压伏特(V),瓦特小时(Wh)和瓦(W)



技术参数:

测量精度
有功功率和能量 IEC 62053-22 Class 0.5S, ANSI C12.20 0.5%
无功功率和能量 IEC 62053-23 Class 2, 2%
电流 0.4%(+ 0.015%每℃偏离25℃)@5%到100%的范围;
0.8%(+ 0.015%每℃偏离25℃)@1%到5%的范围内
电压 0.4%(+ 0.015%每℃偏离25℃)@90V(L-N)到600VAC(LL)
采样率 每秒2520个样本
数据更新率 1秒
测量类型 真正效值RMS,21st harmonic 60 Hz,单相到三相交流系统
输入电压特点
测量交流电压 最低90VL-N (156VL-L),保证精度
UL最大值: 600VL-L (347VL-N)
CE最大值: 300VL-N (520V L-L)
测量超过范围 + 20%
阻抗 2.5 MΩ (L-N)/5 MΩ (L-L)
频率范围 45到65赫兹
输入电流特点
CT范围 原始:可调从5到32000A
输入测量范围 0 到0.333VAC或者0到1.0VAC (+20% 超过范围)
阻抗 10.6kΩ (1/3 V 模式) 或者32.1kΩ (1 V模式)
输出
报警触点 N.C.,静态输出(30VAC/DC 100mA最大@25℃(减免0.56mA每℃,25℃以上)
有功/无功脉冲触点 N.O.,静态输出(30VAC/DC 100mA最大@25℃(减免0.56mA每℃,25℃以上)
机械特点
重量 0.62磅(0.28公斤)
IP等级(IEC 60529) 显示器IP40;主机IP20
显示特征 蓝色背光液晶LCD
接线盒螺钉扭矩 00.37 ft•lb (0.5 N•m) nominal/0.44 ft-lb (0.6 N•m) 最大
接线盒导线尺寸 26至14AWG(0.13到2.08平方毫米)
轨道 T35(35毫米)的DIN导轨每EN50022
环境条件
工作温度 主机:-30℃- 70℃;显示器:0℃至50℃
存储温度 主机:-40℃- 85℃;显示器:-10℃到60℃
湿度范围 < 95% RH(不结露)
高空操作 3公里最大
计量类别
北美 CAT III; 配电系统最高到347 V L-N/600VAC L-L
CE CAT III; 配电系统最高到300 V L-N
介电强度 每UL 508,EN61010
传导和辐射发射Conducted and Radiated Emissions FCC part 15 Class B, EN55011/EN61000 Class B (住宅和轻工)
传导和辐射免疫Conducted and Radiated Immunity EN61000 Class A (重工业)
安全
北美(cULus) UL508 (开放式设备)/CSA 22.2 No. 14-05
欧洲(CE) EN61010-1:2001



探头参数:

T-VER-E50B2(AC Current, AC Voltage, Amp Hour, Kilowatts, Power Factor, Reactive Power, Volt-Amp Reactive Hour, Volt-Amps, Watt Hours, Watts) T-ACT-0750-020 20 Amp Accu-CT Split-Core Current 333mV
T-ACT-0750-050 50 Amp Accu-CT Split-Core Current 333mV
T-ACT-0750-100 100 Amp Accu-CT Split-Core Current 333mV
T-ACT-0750-250 250 Amp Accu-CT Split-Core Current  333mV
T-MAG-0400-05 5 AMP Mini Split-core AC Current
T-MAG-0400-20 20 AMP Mini Split-core AC Current
T-MAG-0400-50 50 AMP Mini Split-core AC Current
T-MAG-0400-75 75 AMP Mini Split-core AC Current
T-MAG-SCT-100 100 AMP Split-core AC Current
T-MAG-SCT-200 200 AMP Split-core AC Current
T-MAG-SCT-600 600 AMP Split-core AC Current
A-E50B2-LEADSET 脉冲记录器线缆
T-VER-AH02 单相保险丝
