T-VER-971BP-200直流电流传感器

概述

开合式两极(核心分裂)两极直流变换器T-VER-971BP-200,测量双向直流电流,最大到200安培传感器。

连接U30-NRC系列记录器,需要选添加模拟输入端口;连接H22-001能源数据记录器,需要配S-FS-CVIA模块;连接U12系列记录器(U12-008,U12-012,U12-013)或者ZW系列(ZW-005,ZW-006,ZW-007,ZW-008)记录器,需要配一个需要4-20mA输入电缆(CABLE-4-20mA)和电源适配器(AC-SENS-1)。

注意:要测量大于120A的设备,供电最小为15V,以确保预期的准确性。

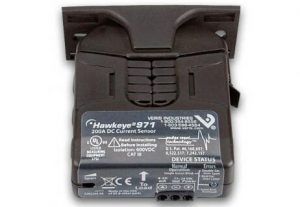

T-VER-971BP-200

突出的特性

测量两个方向上的电流,尤其有利于太阳能光伏应用

可调范围跨度

体积小, 开合式(核心分裂)为便于安装

在什么环境传感器操作?

这个传感器在一个室内环境中运行。

传感器支持什么测量?

T-VER-971BP-200测量传感器支持以下:直流电流



技术参数:

直流电流A安培(两极)

测量范围:+/-2 到+/-200(可调)

精度(低于100A跨度):+/-0.5A

精度(超过100A跨度):+/-0.5%满量程

传感器: 12-24DC(15VDC,电流>120A),35mA无负载到110mA@200A电流

隔离:600VACrms

工作温度范围:-30到60℃(-22 – 140℉)

湿度范围:10 – 90%不结露

响应时间:2秒。

输出:(两极)4 – 20mA

尺寸:3.1 x2.8×1.4in(79 x70x36mm)

重量:5.25盎司

传感器:1.1 x9in(28 x23mm)

LED指示灯:单绿灯闪=标准,双绿灯=超跨度,红+绿=超过极限,固体红色=过载

CE、UL认证
