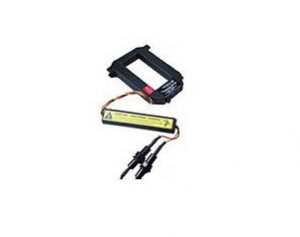

T-VER-8051-300 单相电能变送器

千瓦小时kWh变送器-300A传感器

 概述

T-VER-8051-300 单相电能变送器千瓦小时kWh变送器-300A传感器包括一个开合式(分裂核心 split-core)交流电流传感器和两根电压导线,输出千瓦成正比例的信号(消耗)。接受一个原电压208到480VAC rms,这个传感器需要脉冲输入适配器(S-UCC-M001, S-UCC-M006)。因为这些传感器将直接连接电线,只能由合格技术人员使用。注意:不推荐使用变频驱动器。

 T-VER-8051-300

突出的特性

  • 开合式(分裂核心split-core)安装不需要拆卸导体
  • 独立的0到300安培电流变送器,单相电力监控
  • 电子脉冲输出



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-VER-8051-300传感器支持以下测量:千瓦小时(kWh)



技术参数:

频率:50到60赫兹

精度:±1%(三相型号T-VER-8053-800符合ANSI C12.1计量标准)

CT范围:0 – 300安培(T-VER-8051-300);0 – 800安培(T-VER-8053-800)

电路连接:3 或4线

Z大输出电流:100mA@24VAC/DC

操作温度范围:0℃到60℃(32℉- 140℉)

工作湿度范围:0 – 95% RH(不结露)

HOBO能源记录器输出信号:脉冲(常开Opto-FET)

脉冲宽度:200毫秒

打开每个CT的尺寸:

T-VER-8051-300: 3.8 x 3.2 cm (1.5 x 1.25”)
T-VER-8053-800: 7.3 x 6.2 cm (2.9 x 2.5”)

数据通道数量:1
