T-VER-8044-100功率传感器

概述

T-VER-8044-100交流千瓦功率传感器包含三个开合式(分裂核心 split-core)交流电流传感器和三根电压导线,输出千瓦成正比例的信号(需求)。接受一个原电压480VAC rms,这个传感器需要FlexSmart模拟模块。因为这些传感器将直接连接电线,只能由合格技术人员使用。注意:不推荐使用变频驱动器。

连接U30-NRC和RX3000系列记录器,需要选添加模拟输入端口;连接H22-001能源数据记录器,需要配S-FS-CVIA模块;连接U12系列记录器(U12-008,U12-012,U12-013)或者ZW系列(ZW-005,ZW-006,ZW-007,ZW-008)记录器,需要配一个4-20mA电流模拟输入电缆(CABLE-4-20mA)和外电源适配器(AC-SENS-1)。

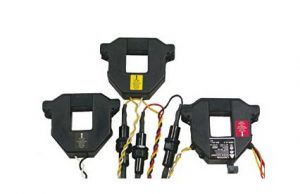

T-VER-8044-100

突出的特性

  • 开合式(分裂核心split-core)安装不需要拆卸导体
  • 独立的0到100安培电流变送器,单相或三相电力监控
  • 精密电子元件



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-VER-8044-100传感器支持以下测量:千瓦(千瓦)





技术参数:

包括:3个100安培开合式(分裂核心 split-core)电流互感器(CT)
输入原电压:480VAC rms
精度:±1%每 ANSI(C12.1)(从10到100%的CT额定功率)
电力监控:三相
频率:50/60 Hz
内部隔离:2000VAC rms
绝缘等级:600VAC rms
操作温度范围:0到60°C(32°- 140°F)
工作湿度范围:0到95% RH,不结露
FlexSmart输出信号:4-20mA
供电(电流回路):9-30 VDC,30mA 最大
电流互感器:100安培交流
3.8 cm x 3.2 cm
单个CT的尺寸:10.7 cm x 12.1 cm x 12.1 cm
数据通道数量:1
