T-MAG-SCT-200电流传感器

200A 开合式(核心分裂split-core

概述

T-MAG-SCT-200电流传感器200A 开合式(核心分裂split-core)Magnelab电流变送器或者互感器(CT),安装在通电导线附近,测量AC交流电流安培值。T-MAG-SCT-200提供333mV的输出与电流成比例, 通过FlexSmart TRMS模块(S-FS-TRMSA和S-FS-TRMSA-D)连接Onset的数据记录器进RMS有效值测量正弦和非正弦波形。精确的电流测量适用于多种类型的电气设备,包括变频驱动和开关电源。每个FlexSmart TRMS模块(S-FS-TRMSA和S-FS-TRMSA-D)可以连接一个或两T-MAG-SCT-200电流互感器CT。

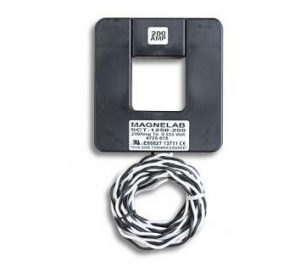

T-MAG-SCT-200

突出的特性

  • 额定输入从20到200安培
  • 在额定电流时,输出333VAC
  • 线性精度±1%
  • 精度在10%到130%额定电流
  • 开合式(核心分裂split-core)设计,安装快捷、方便
  • 8英尺(2.44米)24 AWG双绞线线缆
  • 25英寸开口



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-MAG-SCT-200传感器支持以下测量:交流电流





技术参数:

  • 额定输入从20到200安培
  • 在额定电流时,输出333VAC
  • 操作从30Hz到1000Hz
  • 相角<2度测量,50%额定电流
  • 线性精度±1%
  • 8英尺(2.44米)24 AWG双绞线线缆
  • UL,查(UL)认可、CE认证和RoHS兼容
  • 精度在10%到130%额定电流
  • 可定制输出和其他参数
  • 宽度:3.25英寸
  • 高度:3.35英寸
  • 厚度:1.00英寸
  • 窗户:1.25英寸
