T-MAG-SCT-100电流传感器

100A 开合式(核心分裂split-core

概述

T-MAG-SCT-100电流传感器100A 开合式(核心分裂split-core)Magnelab电流变送器或者互感器(CT),安装在通电导线附近,测量AC交流电流安培值。T-MAG-SCT-100提供333mV的输出与电流成比例, 通过FlexSmart TRMS模块(S-FS-TRMSA和S-FS-TRMSA-D)连接Onset的数据记录器进RMS有效值测量正弦和非正弦波形。精确的电流测量适用于多种类型的电气设备,包括变频驱动和开关电源。每个FlexSmart TRMS模块(S-FS-TRMSA和S-FS-TRMSA-D)可以连接一个或两T-MAG-SCT-100电流互感器CT。

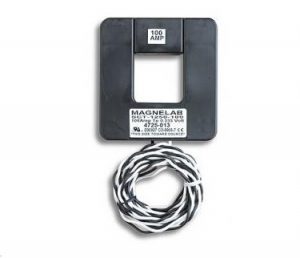

T-MAG-SCT-100

突出的特性

  • 额定输入从10到100安培
  • 在额定电流时,输出333VAC
  • 线性精度±1%
  • 精度在10%到130%额定电流
  • 开合式(核心分裂split-core)设计,安装快捷、方便
  • 8英尺(2.44米)24 AWG双绞线线缆
  • 25英寸开口



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-MAG-SCT-100传感器支持以下测量:交流电流





技术参数:

  • 额定输入从10到100安培
  • 在额定电流时,输出333VAC
  • 操作从30Hz到1000Hz
  • 相角<2度测量,50%额定电流
  • 线性精度±1%
  • 8英尺(2.44米)24 AWG双绞线线缆
  • UL,查(UL)认可、CE认证和RoHS兼容
  • 精度在10%到130%额定电流
  • 可定制输出和其他参数
  • 宽度:3.25英寸
  • 高度:3.35英寸
  • 厚度:1.00英寸
  • 窗户:1.25英寸





概述

的Magnelab交流电流100安培交流电流变压器或CT(Magnelab # sct – 1250 – 100)被安装在通电导线测量交流电流安培值。这个CT提供333 mv输出电流成正比,与FlexSmart trm模块真有效值测量正弦和非正弦波形。结果是精确的电流测量对于许多类型的设备,包括变频驱动和开关电源。一个或两个CTs可以用于每个FlexSmart trm模块。

突出的特性

  • 额定输入从10到100安培
  • 在额定电流输出0.333伏交流电
  • 线性精度±1%
  • 精度在10%额定电流的130%
  • 分裂铁心设计快,安装方便
  • 8英尺(2.44米)22 AWG双绞线线索
  • 1.25“开放

在什么环境传感器操作?

这个传感器在一个室内环境中运行。

什么测量传感器支持吗?

t -镁- sct – 100传感器支持以下测量:交流电流

  • 额定输入Amp从0到100安培
  • 在额定电流输出0.333伏交流电
  • 从30赫兹到1000赫兹
  • 相角< 2度测量在50%额定电流
  • 线性精度±1%
  • 8英尺双绞线铅
  • UL,c(UL)承认,CE,通过无铅认证
  • 精度在10%额定电流的130%
  • 自定义输出和其他参数
  • 宽度:3.25英寸
  • 高度:3.35英寸
  • 厚度:1.00英寸
  • 亮点:1.25英寸
