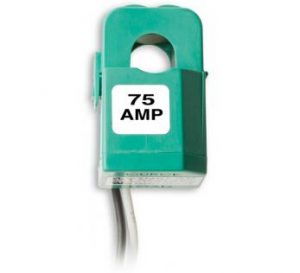

T-MAG-0400-75电流传感器

75A Mini开合式(核心分裂split-core



概述

T-MAG-0400-75 75A Mini开合式(核心分裂split-core)Magnelab电流互感器(CT),安装在通电导线附近,测量AC交流电流安培值。T-MAG-0400-75提供0.333VAC的输出与电流成比例, 通过FlexSmart TRMS模块(S-FS-TRMSA和S-FS-TRMSA-D)和电能kWh变送器WattNodes(T-WNB-3D-240,T-WNB-3D-480,T-WNB-3Y-208,T-WNB-3Y-208-P)连接Onset的数据记录器进行RMS有效值测量正弦和非正弦波形。精确的电流测量适用于多种类型的电气设备。

T-MAG-0400-75

突出的特性

  • 额定输入从5到75安培
  • 在额定电流时,输出333VAC
  • 线性精度±1%
  • 精度在10%到130%额定电流
  • 开合式(核心分裂split-core)设计,安装快捷、方便
  • 8英尺(2.44米)24 AWG双绞线线缆
  • 40英寸(10.15毫米)开口



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-MAG-0400-75传感器支持以下测量:交流电流





技术参数:

  • 额定输入从5到75安培
  • 在额定电流时,输出333VAC
  • 操作从50Hz到400Hz
  • UL认可、CE认证和RoHS兼容
  • 线性精度±1%
  • 8英尺(2.44米)24 AWG双绞线线缆
  • 精度在10%到130%额定电流
  • 自锁机制保证在500关闭
  • 宽度:1.00英寸
  • 高度:1.56英寸
  • 厚度:1.05英寸
  • 窗户:0.40英寸
