50A Mini开合式（核心分裂split-core）



概述

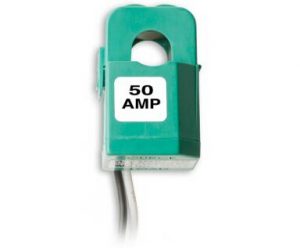

T-MAG-0400-50 50A Mini开合式（核心分裂split-core）Magnelab电流互感器(CT)，安装在通电导线附近，测量AC交流电流安培值。T-MAG-0400-50提供0.333VAC的输出与电流成比例, 通过FlexSmart TRMS模块（S-FS-TRMSA和S-FS-TRMSA-D）和电能kWh变送器WattNodes（T-WNB-3D-240，T-WNB-3D-480，T-WNB-3Y-208，T-WNB-3Y-208-P）连接Onset的数据记录器进行RMS有效值测量正弦和非正弦波形。精确的电流测量适用于多种类型的电气设备。

突出的特性

• 额定输入从5到50安培
• 在额定电流时，输出333VAC
• 线性精度±1%
• 精度在10%到130%额定电流
• 开合式（核心分裂split-core）设计，安装快捷、方便
• 8英尺(2.44米)24 AWG双绞线线缆
• 40英寸(10.15毫米)开口



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-MAG-0400-50传感器支持以下测量:交流电流





技术参数：

• 额定输入从5到50安培
• 在额定电流时，输出333VAC
• 操作从50Hz到400Hz
• UL认可、CE认证和RoHS兼容
• 线性精度±1%
• 8英尺(2.44米)24 AWG双绞线线缆
• 精度在10%到130%额定电流
• 自锁机制保证在500关闭
• 宽度:1.00英寸
• 高度:1.56英寸
• 厚度:1.05英寸
• 窗户:0.40英寸
