T-CDI-5200-10S压缩空气流量传感器

概述

T-CDI-5200-10S是一种用于压缩空气系统的流量计。通过两个探头的热量差测量流量,从所需的热量计算的质量速度,,然后计算出管道里的流量。该型号符合1”钢管。

连接U30-NRC系列记录器,需要选添加模拟输入端口;连接H22-001能源数据记录器,需要配S-FS-CVIA模块;连接U12系列记录器(U12-008,U12-012,U12-013)或者ZW系列(ZW-005,ZW-006,ZW-007,ZW-008)记录器,需要配一个需要4-20mA输入电缆(CABLE-4-20mA)。

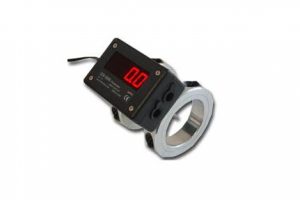

T-CDI-5200-10S



突出的特性

  • 这增加了用户测量缩空气流(SCFM)的能力。
  • 容易安装
  • 数字显示

在什么环境传感器操作?

这个传感器在一个室内环境中运行。

传感器支持什么测量?

T-CDI-5200-10S传感器支持以下测量:压缩空气流



技术参数:

测量范围,5200型:1 – 80 SCFM
测量范围,5400型:16 – 200 SCFM(校准),350 – 600(未校准)
准确性:5200型:5%读数+1%满量程@空气温度40-120℉

准确性:5400型:(校准范围)5%读数+ 1%满量程@空气温度40-120℉;(扩展范围)7%读数,从额定慢量程到150%校准范围@空气温度40-120℉

介质:压缩空气、氮气
操作压力,5200模型:30至170 psig最佳精度。200 psig最大,Sch40

操作压力,5400模型: 200 psig最大,Sch40

输入功率:250mA@18 – 24 VDC
输出电阻:400Ω最大
响应时间:1秒,终值的63%
输出:可选择的4–20mA或脉冲(S-UCD-M001,S-UCD-M006)
显示:4数字,LED
环材料:铝
尺寸/重量,5200模型:3.2 x2.2×1.6in /约1.2磅
尺寸/重量,5400模型:3.2 x2.2×1.6in /约1.4磅
