T-ASH-G2-200压力传感器

概述

T-ASH-G2-200压力传感器测量压缩空气系统、水或其他兼容气体和液体的压力,量程为200Psig,精度为±1%FS在-20 – 85℃(4 – 185℉)温度范围,±1.5%FS在 -40 -20℃和85 – 125℃(-40 – 4℉和185 – 257℉)温度范围。连接这个传感器需要FlexSmart模拟模块。

连接U30-NRC和RX3000系列记录器,需要选添加模拟输入端口;连接H22-001能源数据记录器,需要配S-FS-CVIA模块;连接U12系列记录器(U12-008,U12-012,U12-013)或者ZW系列(ZW-005,ZW-006,ZW-007,ZW-008)记录器,需要配一个0-5 V直流模拟输入电缆(CABLE-ADAP5)和外电源适配器(AC-SENS-1)。

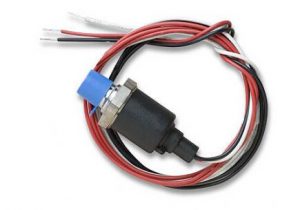

 T-ASH-G2-500

突出的特性

工业应用的高性能压力传感器

1/4”NPT不锈钢压力连接



在什么环境传感器操作?

这个传感器在一个室内环境中运行。



传感器支持什么测量?

T-ASH-G2-200传感器支持以下测量:测量压力



技术参数:

测量范围: 200psig
补偿温度范围:-40°- 125°C(-40°- 257°F)
精度:

±1%FS:-20 – 85℃(4 – 185℉)温度范围

±1.5%FS: -40 -20℃和85 – 125℃(-40 – 4℉和185 – 257℉)温度范围
非线性:小于±0.1%跨度典型
非重复性:小于±0.03%跨度典型
滞后性:小于±0.01跨度典型
稳定性:小于±0.25% 跨度/年
耐用性:测试5000万次
过压:200% FS
响应时间:小于1毫秒
供电:9-36 VDC,5 mA
操作温度范围:-40°- 125°C(-40°- 257°F)
工作湿度范围:0到100% RH
FlexSmart模块输出信号:0 – 5 VDC,3线
绝缘击穿电压:100VAC
绝缘电阻:大于100兆欧@100 VDC
结构:屏蔽电缆,24 AWG,PVC外壳,线长1米
压力连接:1/4”NPT,304不锈钢
传感器材质:17-4PH不锈钢
外壳材质:20%玻璃增强尼龙,阻燃UL94 V1
CE认证:每EN 61326:  1997 + A1: 1998 + A2: 2001, Annex A(重工业)
尺寸:直径2.9 cm x长 6.4厘米

外部电缆外径尺寸:0.21英寸(5.4毫米)
重量:89.4克(3.15盎司)
数据通道数量:1
