CTV-D电流传感器

概述

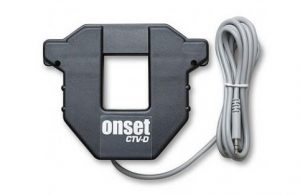

一个开合式split-core交流电流传感器CTV-D响应范围在20-200安培,直接插入HOBO U12系列(U12-008,U12-012,U12-013),UX120系列UX120-006M、ZW系列(ZW-005,ZW-006,ZW-007,ZW-008)对外部通道数据记录器。交流输入电流的电流,正弦波,单相50 Hz或60 Hz,负载功率因数0.5到1.0铅或滞后。

模制塑料外壳每UL508额定,室内使用。

CTV-D

突出的特性

  • UL认证
  • 传感器感应从线电压
  • self-gripping开合式split-core设计理念,快速安装

在什么环境传感器操作?

这个传感器在一个室内环境中运行。

传感器支持什么测量?

CTV-D传感器支持以下测量:交流电流



技术参数:

范围: 20-200A
连接H8系列记录器精度:±5.0%满量程
连接U12系列记录器精度:±4.5%满量程
连接UX120-006M记录器精度:±2.1%满量程
响应时间(从10%到90%的幅度):见表
输入电流:交流电流、正弦波、单相50 Hz或60 Hz,负载功率因数0.5到1.0铅或滞后
额定电压:600VAC
建设和运营环境:模制塑料外壳,室内使用,每UL508;旋转腿(CTV-D和CTV-E的腿可拆卸),UL认证。
电缆长度:1.8米电缆(6英尺)
尺寸:见表



型号 范围 (Amps AC) 响应时间(毫秒) 尺寸
窗口 外长度 外宽度 高度
CTV-A 2–20 440 2.8 cm x 2.3 cm 1.1 in. x 0.9 in. 7.4 cm 2.9 in 6.6 cm 2.6 in 2.5 cm 1.0 in
CTV-B 5–50 200 2.8 cm x 2.3 cm 1.1 in. x 0.9 in 7.4 cm 2.9 in 6.6 cm 2.6 in 2.5 cm 1.0 in
CTV-C 10–100 100 2.8 cm x 2.3 cm 1.1 in. x 0.9 in 7.4 cm 2.9 in 6.6 cm 2.6 in 2.5 cm 1.0 in
CTV-D 20–200 450 3.8 cm x 3.3 cm 1.5 in. x 1.3 in 9.9 cm 3.9 in 11.9 cm 4.7 in 2.8 cm 1.1 in
CTV-E 60–600 490 7.4 cm x 6.4 cm 2.9 in. x 2.5 in 13.5 cm 5.3 in 15.0 cm 5.9 in 2.8 cm 1.1 in
